BM Makina – DEMYKS Döner Tabla Sistemleri
DEMYKS Döner Tabla Sistemleri, BM Makina tarafından raylı sistem bakım ve üretim tesisleri için geliştirilmiş ağır hizmet tipi döner platform sistemleridir.

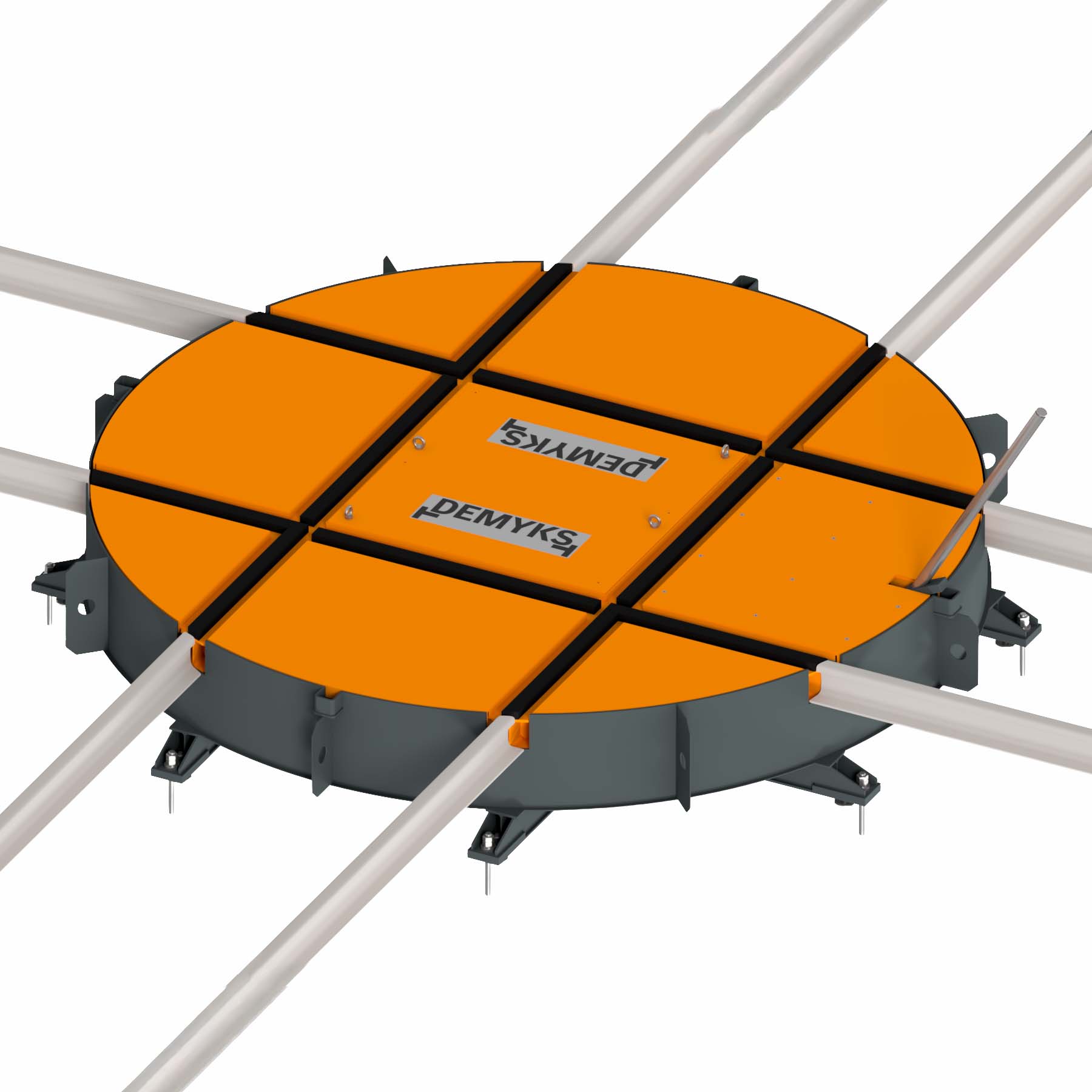

Zemin seviyesine entegre edilen dairesel platform yapısı sayesinde, bojilerin veya tekerlek setlerinin raydan çıkmadan farklı hatlara yönlendirilmesi mümkün olur.
Sistem, atölye içindeki ray hatlarını birbirine bağlayan bir aktarma ve yön değiştirme çözümü olarak tasarlanmıştır.
Yüksek Dayanım – Hassas Kontrol
Döner Tabla Sistemleri, ağır tonajlı yüklerin güvenli şekilde 360° döndürülmesini sağlar.

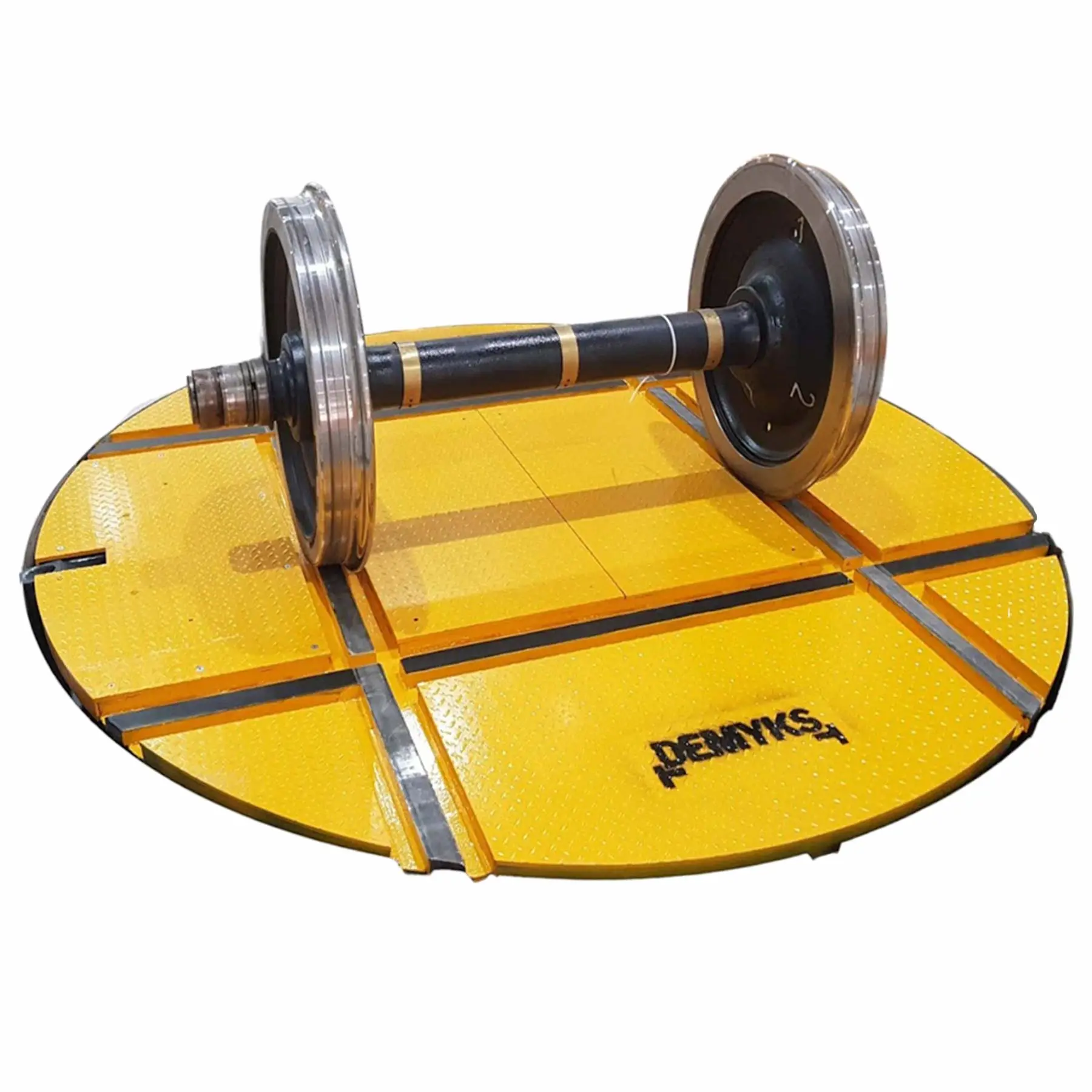

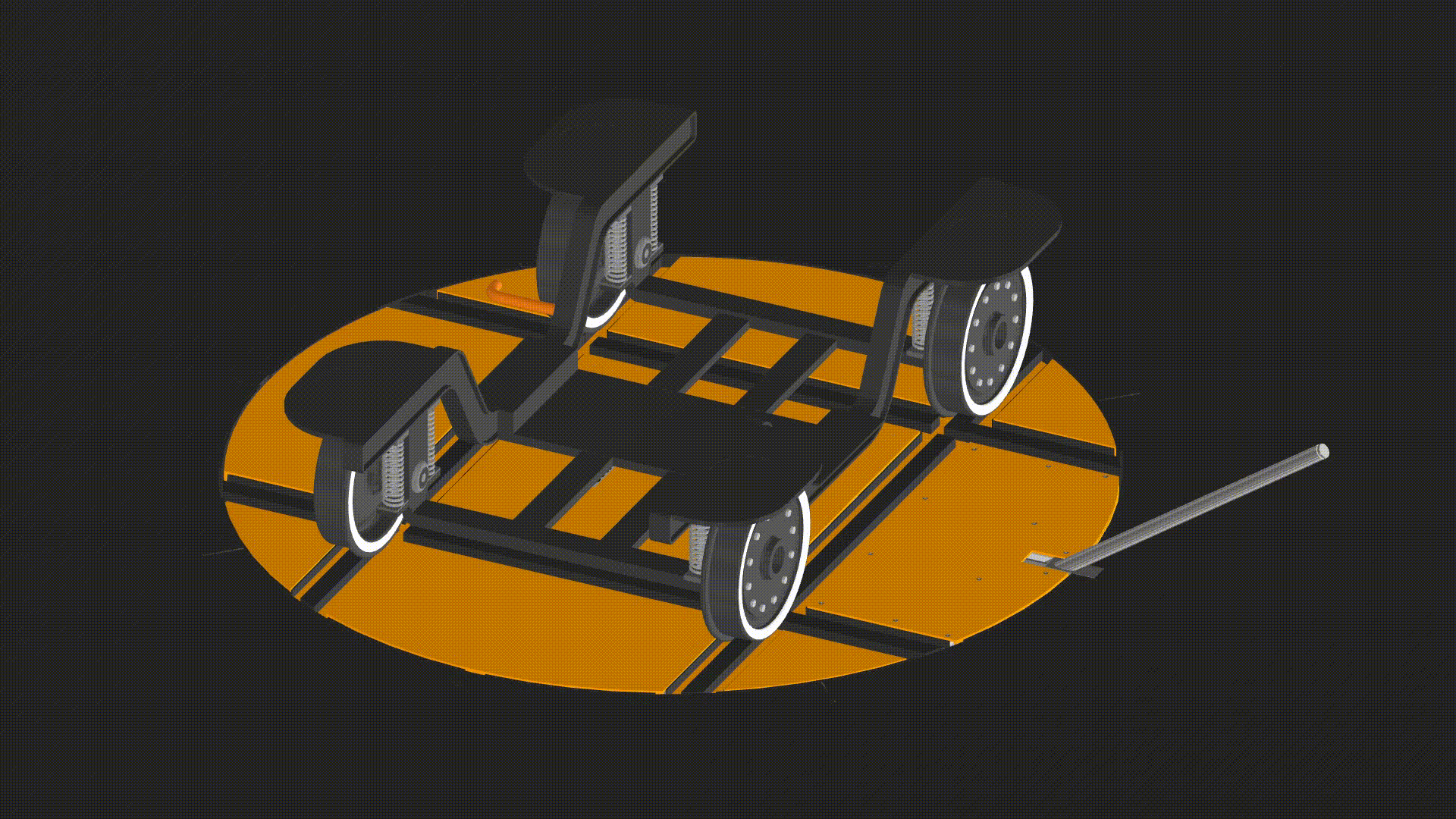

Raylarla kaplı üst yüzey, atölyedeki sabit hatlarla tam hizalanacak biçimde konumlandırılır; böylece boji, vagon aksı veya tekerlek takımı raydan ayrılmadan istenen yöne yönlendirilebilir.
Bu yapı, bakım süreçlerini hızlandırır, alan verimliliğini artırır ve ekipman hareketini minimuma indirir.
Motorlu döner mekanizma, elektrik motoru ve redüktörlü tahrik sistemi ile çalışır.
Kontrol paneli üzerinden döndürme işlemi hassas biçimde yönetilir;
sistem, önceden tanımlanmış pozisyonlarda (ör. 90°, 180°) otomatik olarak durup kilitlenebilir.
Bu sayede operatör müdahalesi minimuma iner, hat hizalaması tam doğrulukla gerçekleştirilir.
Kullanım Alanları
- Raylı Sistem Bakım Atölyeleri: Boji ve tekerlek setlerinin hatlar arası transferi
- Metro ve Tramvay Depo Tesisleri: Araç bileşenlerinin hızlı yönlendirilmesi
- Demiryolu Üretim Fabrikaları: Montaj hatları arası parça yönlendirme ve hizalama operasyonları
- Ağır Sanayi ve Makine Üretimi: Büyük parçaların döndürülmesi gereken montaj süreçlerinde özel konfigürasyonlar
Mühendislik ve Üretim Kalitesi
BM Makina, 2011 yılından bu yana DEMYKS markası altında geliştirdiği tüm kaldırma, döndürme ve destek sistemlerinde yüksek mühendislik, güvenlik ve üretim kalitesini esas alır. Gebze’deki modern üretim tesislerinde üretilen taşıma sehpaları, uluslararası güvenlik standartlarına (EN 1493, CE) uygun olarak tasarlanmakta ve her proje için müşteri ihtiyaçlarına özel kapasite ve ölçülerde imal edilmektedir.
| Teknik Özellik | Açıklama |
|---|---|
| Taşıma Kapasitesi | Projeye özel; genellikle 5–10 ton arası boji veya tekerlek seti ağırlığına uygun kapasite |
| Dönüş Açısı | 360° tam tur; 90°, 180°, 270° açılarda kilitleme özelliği |
| Tahrik Sistemi | 380 V AC üç fazlı elektrik motoru ve redüktörlü dişli tahrik sistemi |
| Dönüş Hızı | 0,5 – 2 devir/dakika aralığında ayarlanabilir, güvenli çalışma hızı |
| Kontrol Ünitesi | Otomatik veya manuel kontrol paneli Uzaktan kumanda opsiyonu Konum sensörleri ve otomatik hizalama sistemi |
| Yapı Malzemesi | Ağır hizmet tipi çelik konstrüksiyon; kaymaz yüzeyli platform (baklavalı sac veya pütürlü boya) |
| Yataklama Sistemi | Dairesel ray veya yüksek kapasiteli rulman tabanlı döner mekanizma |
| Güvenlik Donanımları | Aşırı yük koruması, acil durdurma butonu, mekanik kilitleme pimleri, manuel döndürme imkânı |
| Montaj Şekli | Zemine gömülü, ray hatlarıyla hizalı (zemin üstü sıfır seviye kurulum) |
| Boyutlar | Platform çapı genellikle 2–4 metre; müşteri ray açıklığına göre özel ölçülerde üretim |
