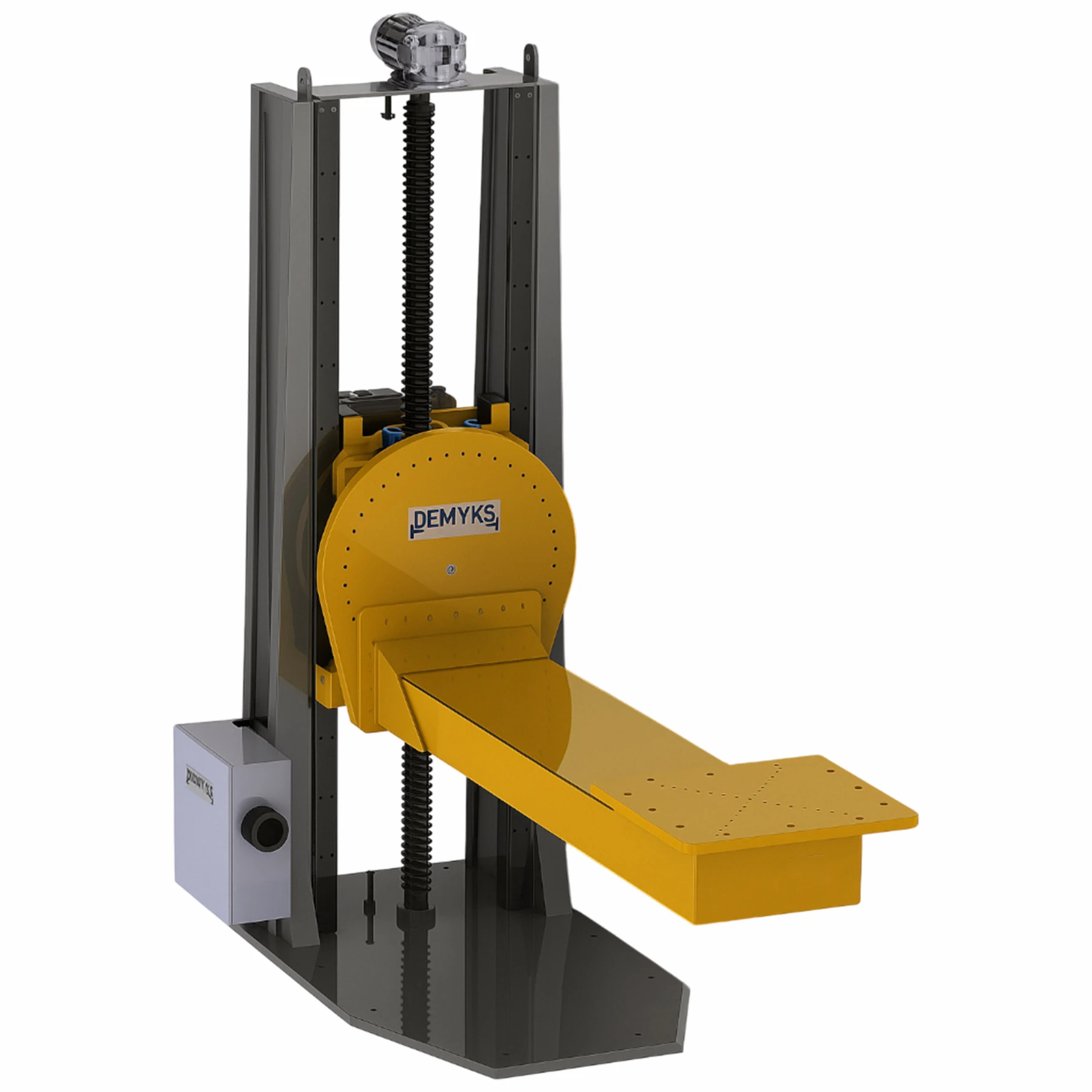

DEMYKS Manipülatörler

DEMYKS Manipülatörler, manipülatör ve kaynak pozisyoner sistemlerinin hibrit halde çalışan, BM Makina’nın ağır sanayi, raylı sistem ve kaynaklı imalat alanları için geliştirdiği çok eksenli konumlandırma ve kaynak destek çözümleridir.
Bu sistem, manipülatörlerin kaldırma ve hareket kabiliyetini; kaynak pozisyonerlerinin hassas döndürme ve konumlama avantajıyla birleştirir.
Sonuçta ortaya çıkan yapı, büyük ve ağır iş parçalarının kaynak, montaj ve bakım işlemlerinde yüksek hassasiyet, güvenlik ve ergonomi sağlar.

BM Makina, 2011 yılından bu yana DEMYKS markası altında bu hibrit sistemi kendi mühendislik kadrosuyla tasarlayıp üretmekte, müşteri prosesine göre özel konfigürasyonlar geliştirmektedir.

Hibrit Sistem Tasarımı:

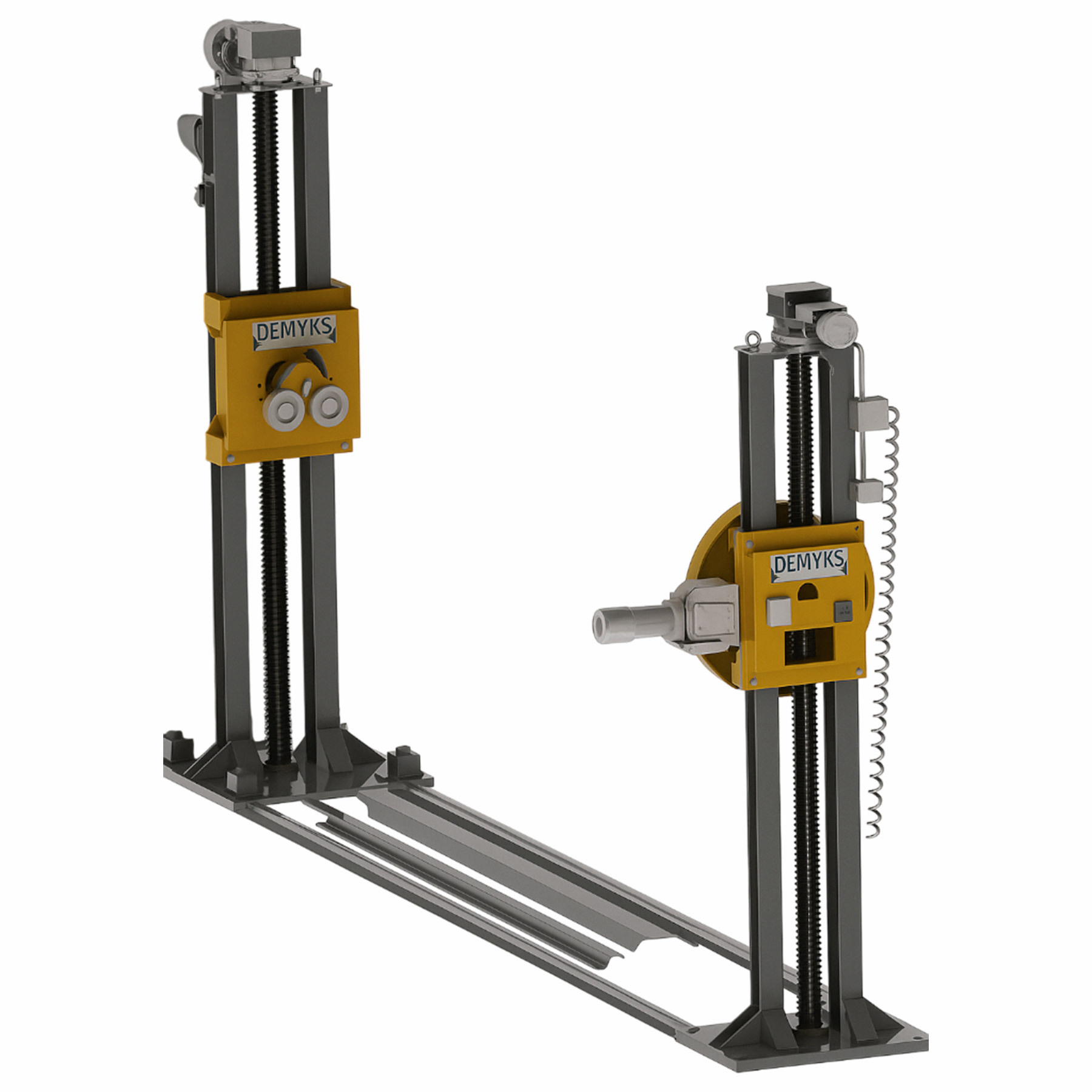

Sistem iki modülden oluşur:

1. Dikey kolon ve bom (manipülatör modülü): Parçayı yukarı-aşağı kaldırır, eğim verir ve yatay pozisyonunu ayarlar.
2. Döner tabla (pozisyoner modülü): Parçayı 360° ekseninde döndürerek kaynak noktasına tam erişim sağlar.

Bu kombinasyon sayesinde ağır iş parçaları, kaynak işlemleri sırasında her eksende konumlandırılabilir, döndürülebilir ve sabitlenebilir.
Operatör, parça üzerinde el ile pozisyonlama ihtiyacı duymadan kaynak hattını en uygun açıdan gerçekleştirebilir.

Taşıma Kapasitesi:

Projeye göre özelleştirilen sistemler 250 kg’dan 30.000 kg’a kadar yükleri kaldırma, eğme ve döndürme kapasitesine sahiptir.
Raylı sistem, enerji ve ağır sanayi uygulamalarında 5 ton ve üzeri çözümler standart olarak üretilmektedir.

Hareket Kabiliyeti:

• Dikey kaldırma, yatay eğme ve tabla dönüşü dahil 3 eksende hassas hareket,
• Hız kontrollü servo veya hidrolik tahrik sistemleri,
• 360° kesintisiz döndürme,
• Pozisyon sabitleme ve otomatik kilitleme özelliği.

Kontrol ve Güvenlik:

• PLC tabanlı akıllı kontrol sistemi,
• Uzaktan veya panelden güvenli kontrol (24V DC),
• Hız potansiyometresi, aşırı yük ve termik koruma sensörleri,
• Acil durdurma (Emergency Stop) butonları ve mekanik kilitleme sistemleri.

Tahrik ve Güç Ünitesi:

• Elektro-mekanik veya elektro-hidrolik sistem,
• 380V üç fazlı besleme,
• Yüksek torklu motor-redüktör sistemi,
• Enerji verimli tasarım ve sessiz çalışma.

Tamamı ağır hizmet tipi çelik konstrüksiyondan üretilen DEMYKS Taşıma Sehpaları, yüksek tonajlı yükleri uzun süre güvenle taşıyabilecek şekilde tasarlanmıştır.
Sistem, statik yapısına rağmen ayarlanabilir yüksekliği sayesinde farklı araç tiplerine kolayca uyum sağlar.
Her bir sehpa, 20 tona kadar taşıma kapasitesiyle raylı sistem araçlarının yanı sıra kamyon, otobüs ve iş makinesi gibi ağır kara taşıtlarının bakım süreçlerinde de kullanılabilir.

Yük dağılımı, sehpa tabanındaki geniş ayak geometrisi sayesinde dengeli şekilde yapılır; kaymaz taban yapısı ve mekanik kilitleme sistemiyle stabil ve emniyetli bir destek oluşturur.
Ürün yüzeyinde kullanılan endüstriyel boya kaplama ve kaynaklı çelik gövde yapısı, uzun ömürlü kullanım ve korozyon direnci sağlar.

• Raylı Sistem Üretim ve Bakım Atölyeleri: Vagon şasisi, boji ve tekerlek setlerinin kaynak ve montajında.
• Ağır Sanayi ve Çelik Konstrüksiyon: Büyük gövde parçalarının ve makine bileşenlerinin döndürülmesi ve kaynaklanmasında.
• Enerji ve Basınçlı Kap Üretimi: Boru, tank ve kazanların kaynak proseslerinde.
• Otomotiv ve Savunma Sanayi: Gövde, şasi ve zırhlı yapıların imalatında.
• Gemi İnşa ve Endüstriyel Montaj: Geniş hacimli yapıların 3 eksenli konumlandırılması gereken alanlarda.

• Taşıma Kapasitesi: 10 – 20 ton arası (proje bazlı olarak artırılabilir)
• Yükseklik Ayarı: Manuel veya mekanik sistemle ayarlanabilir, farklı araç yüksekliklerine uyum sağlar
• Malzeme Yapısı: Ağır hizmet tipi kaynaklı çelik konstrüksiyon
• Yüzey Kaplama: Endüstriyel tip epoksi boya veya galvaniz kaplama (korozyon koruması için)
• Taban Yapısı: Geniş tabanlı ayaklar; kaymaz, stabil destek yüzeyi
• Kullanım Tipi: Statik – sabit konumda güvenli taşıma
• Güvenlik Donanımları: Mekanik kilitleme, yük dengeleme geometrisi, yüksek stabilite
• Uyarlanabilirlik: Raylı sistem araçları, otobüs, kamyon, ağır makine gibi farklı tiplerde araçlarla uyumlu
• Bakım Gereksinimi: Minimum bakım – uzun süreli dayanım

• Raylı Sistem Bakım Atölyeleri: Vagon, lokomotif ve tramvayların güvenli şekilde desteklenmesi
• Ağır Taşıt Servisleri: Kamyon, otobüs ve iş makinelerinin bakım-onarım süreçlerinde statik destek
• Endüstriyel Üretim Hatları: Montaj veya kaynak işlemleri sırasında geçici taşıma desteği
• Enerji ve Savunma Sektörü: Ağır ekipman montaj ve bakım operasyonlarında yük destek elemanı olarak kullanım

DEMYKS Maniplatörler, yüksek torklu dişli yapısı, titreşimsiz hareket kontrolü ve stabil çelik konstrüksiyonu sayesinde uzun ömürlü kullanım sunar.
Sistemin modüler tasarımı, hem kaynak kalitesini hem de operatör güvenliğini artırır.
Parçanın elle çevrilmesine gerek kalmadan yapılan pozisyonlama, hem iş kazası riskini azaltır hem de kaynak hatalarını minimize eder.

Kullanıcı geri bildirimlerine göre hibrit sistemler, üretim sürelerini %30’a kadar kısaltmakta ve kaynak kalitesinde tekrarlanabilirliği sağlamaktadır.
BM Makina bu sistemleri Türkiye’nin önde gelen metro, tramvay, demiryolu ve savunma sanayi tesislerinde başarıyla konumlandırmıştır.
