KATO MKT Çift Sıra Sarım Kablo Toplama Tamburu

Çift Sıra Sarım Nedir, Ne Sağlar?

Klasik tek sıra (monospiral) tamburlarda kablo tek katman halinde sarılırken KATO MKT Çift Sıra Sarım tamburlar, yan yana entegre çalışan kasnaklarda birer sıra olarak sarılmaktadır.
Böylece:

• Daha uzun kablo boyları aynı tambur çapında depolanabilir,
• Daha kalın ve ağır kablolar güvenle yönetilebilir,

Çift sıra sarım tasarımı; vinç, portal, liman ekipmanları ve uzun stroklu elektrikli iş makinelerinde kablo toplama ihtiyacını kompakt bir gövdede çözer.

BM Makina KATO MKT Çift Sıra Sarım Kablo Toplama Tamburu, çift katmanlı tambur yapısı sayesinde uzun mesafeli ve büyük kesitli enerji kablolarını güvenli, kontrollü ve otomatik olarak sarmak için tasarlanmış motor tahrikli bir kablo yönetim sistemidir. 2009’dan beri geliştirilen KATO ailesinin bir üyesi olan bu model, özellikle ağır sanayi, liman, maden ve elektrikli iş makinelerinde yüksek kablo kapasitesi gereken uygulamalar için ideal çözümler sunar.

Teknik Yapı ve Çalışma Prensibi

Tahrik Sistemi: Frenli asenkron elektrik motoru + manyetik kavrama + redüktör + slipring kombinasyonu ile çalışır.

• Manyetik kavrama, kablo gerginliğini kontrol altında tutar, ani yüklenmelerde kayarak kabloyu ve tahrik grubunu korur.
• Fren, enerji kesildiğinde tamburu kilitleyerek kablonun kontrolsüz çözülmesini engeller.

Çift Sıra Tambur Gövdesi:

• Ağır hizmet çelik gövde, geniş sarım yüzeyi, yüksek kablo hacmi.
• Sıcak daldırma galvaniz veya endüstriyel epoksi/akrilik boya ile korozyon koruması.
• Uzun süreli dış ortam, liman, maden, çelik fabrikası koşullarına uygundur.

Slipring (Halka Kolektör) Ünitesi:

• Tambur dönerken güç ve kontrol sinyallerini kesintisiz iletir.
• Farklı kutup sayıları ve akım/gerilim kombinasyonları ile;
  • 3F+PE güç beslemesi (ihtiyaca özel kutup sayısı artırılabilir),
  • kumanda sinyalleri,
  • sensör / encoder / data kabloları aynı tambur üzerinden taşınabilir.

Kılavuzlama ve Sarım Kontrolü:

• Çift sıra sarım için opsiyonel mekanik kablo kılavuzlama sistemi kullanılır.
• Kablo tambur üzerinde katman katman, sağ–sol homojen ve kontrollü sarılır, üst üste binme ve düğümlenme riski azalır.

Bu yapı, uzun kablo boylarında bile düzgün sarım, yüksek kablo ömrü ve güvenli çalışma sağlar.

Sürücülü, manyetik kavramalı tahrik sistemi
Sabit ve kontrollü kablo gerginliği, ani yüklerde korumalı kayma.

Slipring ile kesintisiz enerji ve data iletimi
Güç + kontrol + sinyal iletimini tek tambur üzerinden yönetebilme.

Ağır hizmet çelik gövde ve yüksek korozyon dayanımı
Sıcak daldırma galvaniz ve/veya epoksi/akrilik boya kaplama.

Projeye özel boyutlandırma ve konfigürasyon
Kablo çapı, kesiti, uzunluğu, hız ve tork ihtiyacına göre doğru model seçimi.

Yerli üretim – hızlı servis, yedek parça ve mühendislik desteği
Türkiye geneli devreye alma, bakım ve revizyon desteği.

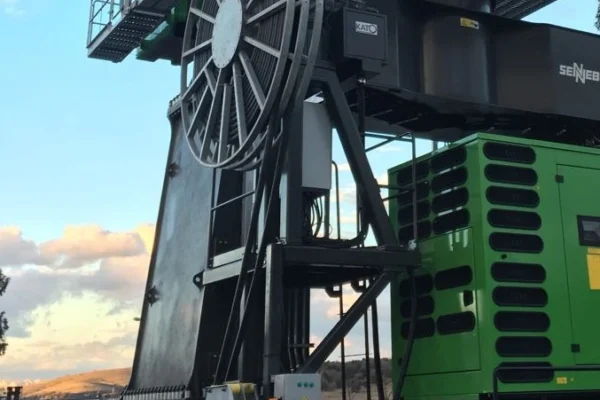

Liman ve Terminal Vinçleri

• STS, RTG, RMG konteyner vinçleri
• Gemi yükleme/boşaltma kreynleri
• İstifleyici / reclaimer makineleri

Maden ve Ağır Sanayi

• Açık ocak ve yeraltı maden makinaları
• Çelik fabrikaları, haddehaneler, dökümhaneler
• Ağır tonajlı mobil iş makineleri

Fabrika İçi Otomasyon ve Enerji İletimi

• Uzun mesafe raylı transfer arabaları
• Büyük konveyör hatları
• Döner tablalar, hareketli platformlar

Elektrikli İş ve İnşaat Makinaları

• Elektrikli ekskavatör, yükleyici, portal makineler
• Kablolu elektrikli beton pompaları, mobil vinçler

Uzun hareket mesafesi ve yüksek kablo kesiti gerektiren her uygulamada, KATO MKT Çift Sıra Sarım Tambur, kablo beslemesini otomatik ve güvenli şekilde yönetir.
