Ürün Açıklaması
STAR LIFTKET Elektrikli Zincirli Vinç Sistemleri | Endüstriyel Kaldırmada Güvenlik ve Süreklilik Standardı
STAR LIFTKET elektrikli zincirli vinçler; üretim, bakım, montaj ve intralojistik uygulamalarında güvenli kaldırma ve hassas konumlama ihtiyacına yönelik geliştirilmiş endüstriyel ekipmanlardır. Alüminyum alaşımlı kompakt gövde yapısı sayesinde düşük ölü mesafe sunar; metal, yağ dolu ve sızdırmaz dişli kutusu ile sessiz ve titreşimsiz çalışmayı destekler.
Güvenlik yaklaşımının merkezinde, motor ile fren arasına konumlandırılan patentli aşırı yük kaplini bulunur. Aşırı yük durumunda kaplin kayarak sistemi korurken, aynı anda elektromanyetik disk fren yükü güvenle tutar. Ayrıca 24V kumanda gerilimi, acil durdurma, mekanik üst/alt limit şalterleri ve zincir kılavuzu gibi unsurlar; operatör hatalarına karşı çok katmanlı emniyet sağlar.
Farklı montaj opsiyonları (sabit askı, manuel/elektrikli troley) ile Star LIFTKET vinçler; tek noktada kullanımın yanı sıra I-kiriş/monoray hat üzerinde yatay taşıma uygulamalarına da uyarlanabilir. Böylece üretim hatlarında, bakım atölyelerinde ve sahada değişken ihtiyaçlara uygun modüler bir kaldırma çözümü oluşturur.
Kullanım Alanları
STAR LIFTKET Elektrikli Zincirli Vinçler, hızlı teslimata ihtiyaç duyulan neredeyse tüm endüstriyel tesislerde tercih edilebilir:
- Otomotiv montaj ve bakım hatları (motor/şanzıman kaldırma, konumlama)
- Beyaz eşya üretimi (istasyonlar arası parça taşıma)
- Ağır sanayi, döküm, çelik imalat, makine imalatı
- Bakım atölyeleri (kalıp, aparat, ağır parça kaldırma)
- Enerji tesisleri ve servis uygulamaları (bakım kaldırmaları)
- Lojistik / depo içi montaj ve ekipman taşıma süreçleri
- Saha montajı / şantiye (geçici kaldırma ihtiyaçları – uygun modele göre)
Standartlaştırılmış konfigürasyon + kısa teslim süresi sayesinde, devreye alma takvimi sıkışık projeler, kapasite artırımı ve hatlara ek noktalar için ideal bir çözümdür.
BM Makina Sistemleriyle Tam Entegrasyon
Star LIFTKET elektrikli zincirli vinçler, BM Makina projelerinde tek başına bir ürün olarak değil; hat düzeni, enerji beslemesi, güvenlik ve kullanım ergonomisiyle birlikte çalışan bir sistem bileşeni olarak konumlandırılır. Uygulamanın tipine göre vinç, BKB / ALUBKB hafif vinç sistemleri (monoray, köprülü, pergelli/kol vinç, istasyon vinçleri) üzerinde en doğru yürüyüş ve kaldırma kombinasyonu ile entegre edilir.
BM Makina entegrasyon süreci; kapasite–hız–çalışma sınıfı (FEM/ISO) seçiminin saha yoğunluğuna göre yapılmasıyla başlar. Ardından vinç; manuel veya motorlu troley (kedi), uygun I-kiriş/monoray geometrisi, çalışma alanındaki kanca yaklaşımı ve kaldırma yüksekliği hedefleri dikkate alınarak projelendirilir. Böylece dar alanlarda düşük ölü mesafe avantajı korunurken, istasyonlar arası akış bozulmadan güvenli kaldırma sağlanır.
Hareketli sistemlerde enerji ve kumanda hattı, ihtiyaç halinde VAHLE enerji & veri iletim çözümleri (bara sistemleri, festoon/kablo taşıma düzenleri, kontrol bileşenleri) ile bütünleştirilir; uzun hatlarda ve mobil uygulamalarda kablo yönetimi için KATO kablo toplama tamburları ile düzenli ve emniyetli bir kablo güzergâhı kurgulanabilir. Kumanda tarafında 24V kontrol, acil stop, limit şalterleri ve saha güvenlik devreleri; işletmenin prosedürlerine uygun şekilde yapılandırılır.
Son adımda BM Makina; devreye alma, test, kullanıcı eğitimi, periyodik bakım planı ve servis/yedek parça süreçlerini sisteme dahil ederek, LIFTKET vinçlerin sahada uzun ömürlü ve sürdürülebilir çalışmasını hedefler.
Modüler Tasarım
Yüksek Görev Döngüsü
LIFTKET, tropik sıcaklıklarda bile yüksek güvenilirliğini koruyan bir elektrikli zincirli vinçtir. Yüksek görev döngüsü, zorlamalı soğutmaya sahip motor ve LIFTKET gövde formuna uygun tasarlanmış özel soğutma kanatçıkları sayesinde mümkün olur. Akıllı tasarlanmış kaydırmalı kavrama yapısı ve kavrama ile frenin konumlandırılması, bu bileşenlerde oluşan ısının tahrik motorunu etkilemeden sistemden güvenli şekilde uzaklaştırılmasını sağlar.

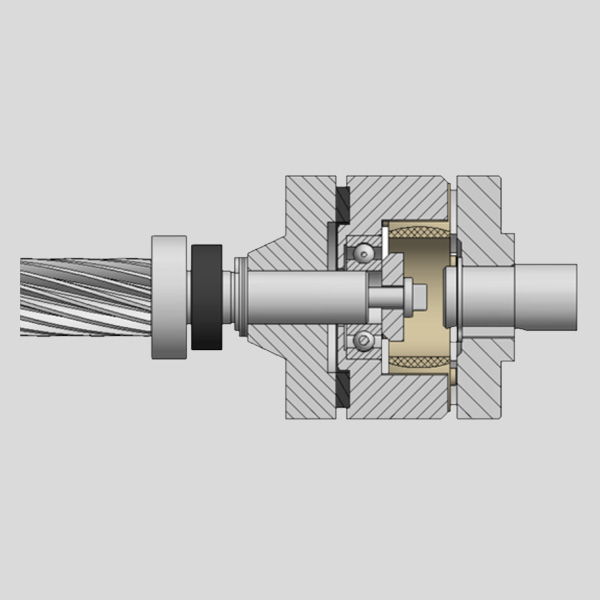

Patentli Emniyet Fren Debriyaj Sistemi
Yeni ve patentli bir bağlantı sistemi sayesinde, fren ile yük arasında artık yalnızca pozitif kilitlemeli bağlantılar bulunuyor. LIFTKET’te de uygulandığı gibi, güvenlik ilkesinin bu tutarlı devamı, “bağlantı arızası durumunda yük düşmesinin mümkün olmadığı” anlamına geliyor.
Farklı Zincir Kaliteleri
Test laboratuvarımızda zaman alıcı stres testleri yoluyla, tüm motor grupları için FEM gerekliliklerine göre bileşenlerin hizmet ömürleri test edilmiştir.
Kolay Bakım Ve Servis
Motor, yağ dolu ve yağ sızdırmaz şanzıman, tahrik motoru ve fren, ihtiyaç duyulduğunda tamamen değiştirilebilir ve herhangi bir ayarlamaya gerek kalmadan çalışmaya hazırdır. Debriyaj modülü değiştirildikten sonra sadece test yüküyle debriyaj ayarı yapılması gerekir.
Değiştirilebilir Bileşenlerle Kontaktör Kontrolü
Kontrol sistemlerinin bakımı ve onarımı basit ve etkilidir. Bileşenler tek tek değiştirilebilecek şekilde tasarlanmıştır.
Hızlı ve Tamamen Güvenli Yeniden Donanım
LIFTKET’te başlatılan fikrin bilinçli bir şekilde devam ettirilmesiyle, bu çalışma yeni patentli bir çözümle yine birkaç dakikayla sınırlandırılmış olup, yeni çözüm aynı zamanda montaj hatalarına karşı olağanüstü bir güvenlik de garanti etmektedir.
Teknik Özellikler
| Taşıma Kapasitesi (kg) | ISO Standart | Tip | Zincir Modeli | Zincir Ölçüsü (mm) | Hız (m/min) |
|---|---|---|---|---|---|
| 125 | M7 | 125/1-8/2 | SLS 031/53 | 5,2×15 | 8/2 |
| 250 | M6 | 250/1-8/2 | SLS 031/51 | 5,2×15 | 8/2 |
| 500 | M6 | 500/2-4/1 | SLS 031/51 | 5,2×15 | 4/1 |
| 500 | M5 | 500/1-8/2 | SLM 071/54 | 7,2×21 | 8/2 |
| 1000 | M5 | 1000/2-4/1 | SLM 071/54 | 7,2×21 | 4/1 |
| 1000 | M5 | 1000/1-6/1,5 | SLM 071/55 | 7,2×21 | 6/1,5 |
| 1600 | M5 | 1600/1-8/2 | SLL 091/55 | 9×27 | 8/2 |
| 2000 | M5 | 2000/2-3/0,75 | SLM 071/55 | 7,2×21 | 3/0,75 |
| 2500 | M5 | 2500/1-10/2,5 | SLL 111/52 | 11,3×31 | 10/2,5 |
| 3200 | M5 | 3200/2-4/1 | SLL 091/55 | 9×27 | 4/1 |
| 5000 | M5 | 5000/2-5/1,25 | SLL 111/52 | 11,3×31 | 5/1,25 |
