Vahle EMS Sistemleri
VAHLE – Elektrikli Monoray Sistemleri İçin Entegre Enerji ve Veri İletim Çözümü
Elektrikli monoray sistemleri (EMS), üretim süreçlerinde uzun mesafelerde taşıma yapılmasını sağlayan, kendini kanıtlamış yukarıdan çalışan taşıma sistemleridir.
Bu sistemlerde araçlar, kendi taşıyıcı rayları üzerinde bağımsız olarak hareket eder ve yüksek konum hassasiyetiyle kontrol edilebilir.
Herhangi bir aracın arızalanması durumunda, diğer araçları etkilemeden sistemden kolayca çıkarılabilir.
Ray sistemleri ve taşıyıcı askı yapılarının proje bazlı olarak özel şekilde tasarlanabilmesi, EMS sistemlerini son derece esnek hale getirir.
Bu nedenle, otomotivden lojistiğe, montaj hatlarından üretim otomasyonuna kadar birçok sektörde yaygın olarak kullanılır.
Uygulama alanı ne olursa olsun, tüm sistemlerin ortak bir gereksinimi vardır:
Güvenilir çalışma ve maksimum sistem kullanılabilirliği için, yüksek performanslı enerji ve veri iletim altyapısına ihtiyaç duyarlar.
Bu ihtiyacı karşılamak için VAHLE, özel olarak geliştirilen proses güvenli (process-safe) entegre sistem çözümünü sunar.

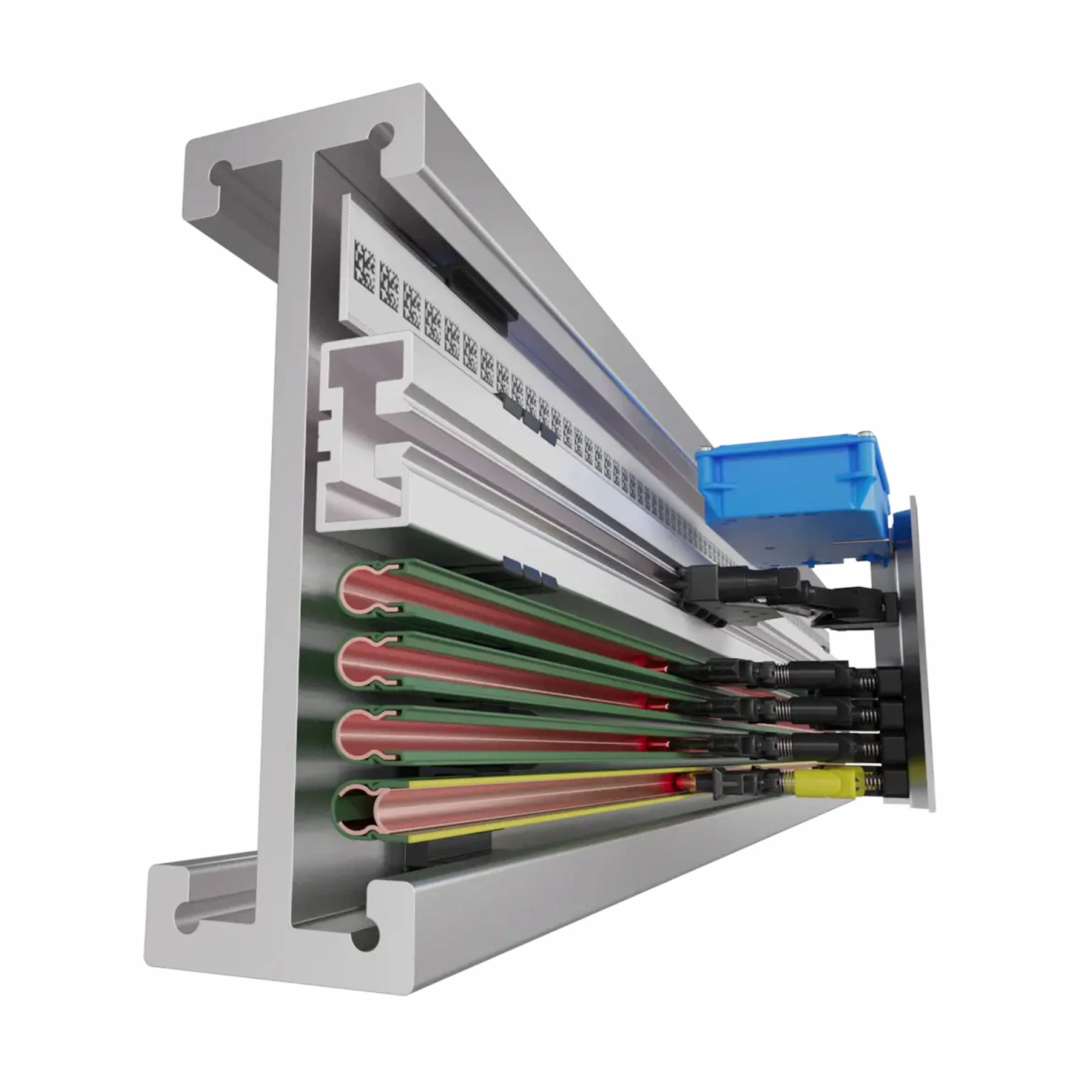

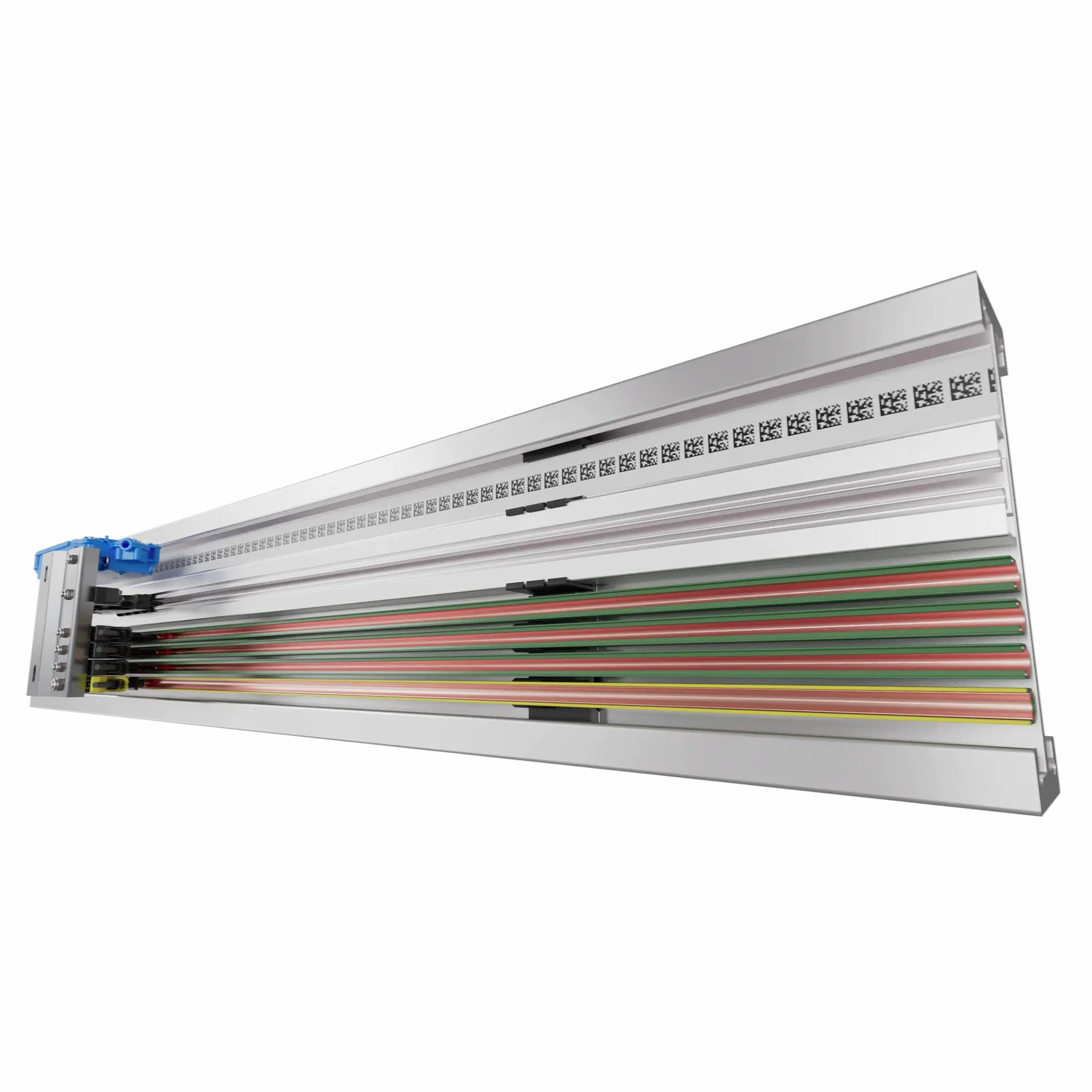

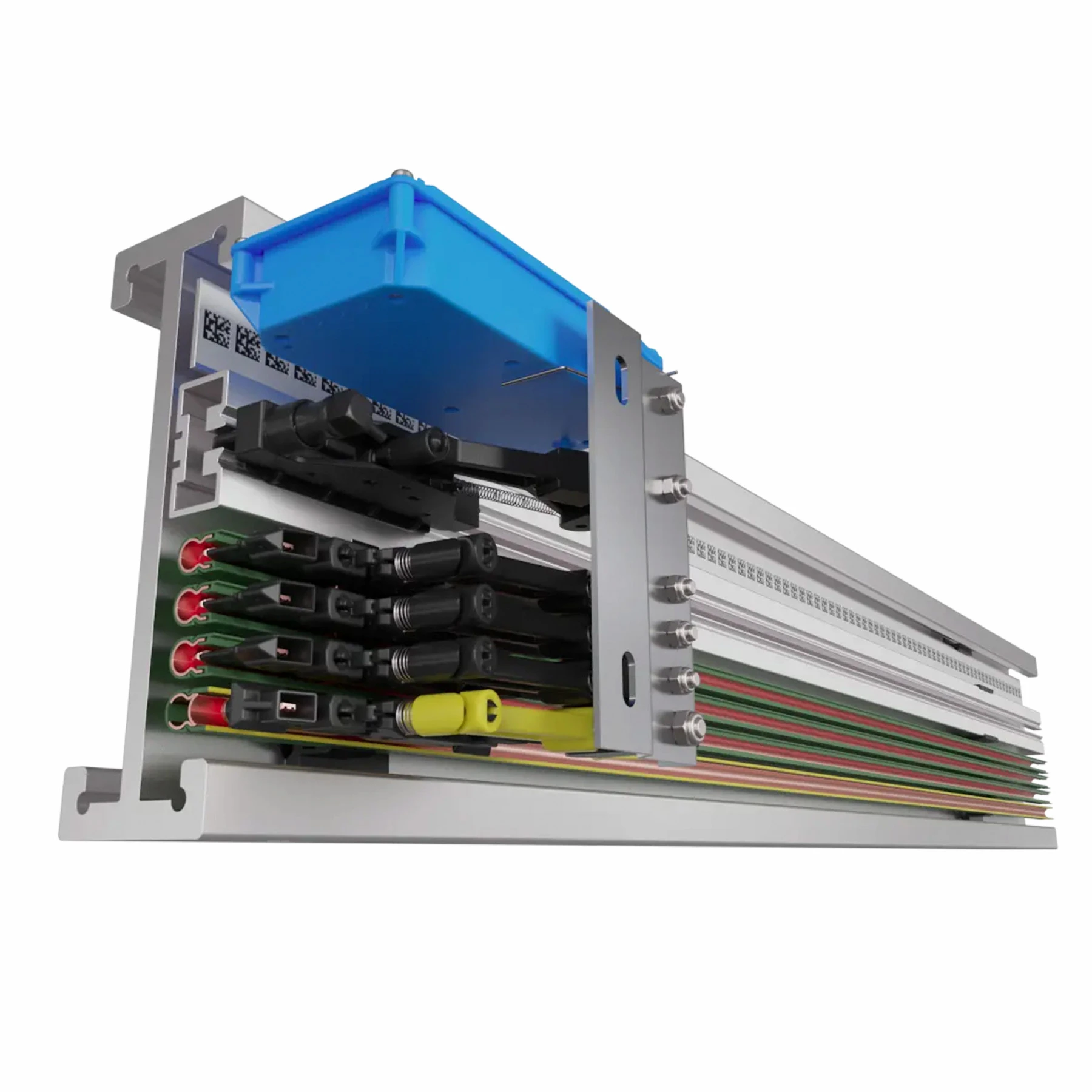

Bu çözümün temelinde, neredeyse her hat geometrisine uyarlanabilen U10 yalıtımlı iletken ray sistemi yer alır.
Sisteme entegre edilen:
- SMGM (Yarıklı Mikrodalga Kılavuzu – Mini) veri iletişim sistemi,
- APOS Optic manyetik/optik pozisyonlama sistemi ve
- VCS1 sürücü kontrol ünitesi
ile birlikte, tüm bileşenler tek bir kaynaktan – BM Makina’dan temin edilir.
Bu yapı sayesinde, enerji, veri ve kontrol sistemleri arasında tam entegrasyon sağlanır ve üretim hatlarında maksimum güvenilirlik ve süreklilik elde edilir.
Teknik Veriler – Bara Sistemi (U10)
| Özellik | Değer |
|---|---|
| Anma akımı | 100 A |
| İletken kesiti | 25 mm² |
| Anma gerilimi (AC) | 690 V |
| Kutup sayısı | İsteğe bağlı |
| İletken malzemesi | Bakır ve paslanmaz çelik |
| Koruma sınıfı | IP21 |
| Maks. hareket hızı | 400 m/dk |
| Faz aralığı | 14 mm |
| Maks. askı mesafesi | 0,6 m |
Teknik Veriler – Veri İletişim Sistemi (SMGM)
| Özellik | Değer |
|---|---|
| İletim hızı | 100 MBit/s |
| Maks. hareket hızı | 180 m/dk |
| İletim ortamı | VAHLE Yarıklı Mikrodalga Kılavuzu (Slotted Waveguide) |
| Desteklenen protokoller | PROFINET / PROFIsafe |
| Sistem varyantları | Lite, Standard, Advanced |
Teknik Veriler – Pozisyonlama Sistemi (APOS Optic)
| Özellik | Değer |
|---|---|
| Kod bandı | DataMatrix kod bandı |
| Kılavuz tipi | Temassız sistem |
| Ölçüm tipi | Mutlak (absolute) |
| Maks. hareket hızı | 180 m/dk |
| Desteklenen protokoller | RS485, SSI, PROFINET / PROFIsafe |
Proje Planlama Ve Danışmanlığı
Endüstriyel tesislerin enerji iletim sistemlerine özel proje planlama, mühendislik analizi ve teknik danışmanlık hizmeti.
Mevcut Tesislerin Modernizasyonu
Eski sistemlerin güncel teknolojilere uyarlanması (Retrofit), enerji verimliliğinin ve güvenliğin artırılması.
Yerinde Projelendirme Çalışması
Saha koşullarına uygun, güvenli ve verimli enerji iletim sistemleri için yerinde keşif ve teknik projelendirme hizmeti.
Montaj Planlama İşlemleri
İzole bara ve güç aktarım sistemlerinin sahaya uygun montaj süreçlerinin planlanması ve yapılandırılması.
Kurulum Ve Devreye Alma
Sistemlerin güvenli, verimli ve standartlara uygun şekilde kurulumu ile devreye alınması ve ritmik kontroller.
Kademeli Eğitim Programları
Teknik personel ve işletme ekibi için özel hazırlanmış kademeli eğitim seçenekleri ile işleri kolaylaştırma.
İhtiyacınıza Uygun Teklif Alın!
Kısa formu doldurun; ekibimiz projenize özel çözümü ve teslim süresini hızla paylaşsın.
