Vahle Güvenli Uygulama Kontrol Sistemleri – VCS-SMG-SAFE ve VCS-PCB-SAFE
VAHLE VCS-SMG-SAFE & VCS-PCB-SAFE – Güvenli Uygulama Kontrol Sistemleri
Günümüzde intralojistik ve otomotiv üretimi uygulamaları, yüksek düzeyde otomasyon ile çalışmaktadır.
Tesislerin esneklik gereksinimleri giderek daha karmaşık hale geldiğinden, lojistik planlayıcıları ve sistem entegratörleri için yeni zorluklar doğmaktadır.
Modern makine ve tesis tasarımlarında fonksiyonel güvenlik (Functional Safety) kavramı giderek daha önemli bir rol oynamaktadır.
Ancak güvenli kapatma (safe shutdown) yalnızca personelin korunması için değil, aynı zamanda üretim sürecindeki kesintilerin önlenmesi açısından da kritik öneme sahiptir.
TÜV onaylı VCS-SMG-SAFE ve VCS-PCB-SAFE güvenli uygulama kontrol sistemleri, VCSX sürücü kontrol üniteleriyle tam uyum içinde çalışarak, önceden tanımlanmış güvenlik fonksiyonlarının hızlı ve kolay biçimde devreye alınmasını sağlar.
Bu güvenlik modülleri, uygulamaya özel olarak önceden yapılandırılmış fail-safe (emniyetli arıza güvenli) konfigürasyonlarla donatılmıştır.
Sürüş teknolojisinin güvenli kontrolü ve izlenmesi, tamamen VCS-SMG-SAFE veya VCS-PCB-SAFE üniteleri üzerinden sağlanır.
Enkoder destekli güvenlik fonksiyonları – örneğin güvenli azaltılmış hız (SLS – Safely Limited Speed) veya güvenli pozisyon (SPOS – Safe Position) – özellikle elektrikli monoray sistemleri gibi uygulamalarda kolaylıkla uygulanabilir.
Sistem parametreleri, saha koşullarına göre esnek biçimde uyarlanabilir.
Bu sayede tesisin PLC’sinde karmaşık programlamalar gerekmez; veri alışverişi yalnızca proses ve tanılama verilerinin iletimine indirgenir.
Manuel / otomatik çalışma arasında güvenli geçiş için emniyetli giriş (Safe Input) desteği sunan sistemler, ayrıca 1 HTL ve 1 SSI enkoder arayüzüyle donatılmıştır.
VCS-SMG-SAFE versiyonunda, tesis PLC’si ve VCSX sürücü kontrol ünitesi ile haberleşme PROFIsafe protokolü üzerinden gerçekleştirilir.
Sabit ve hareketli taraf arasındaki veri iletimi ise SMGM yarıklı mikrodalga kılavuzu (Slotted Microwave Guide) sistemi ile sağlanır — bu sistem elektromanyetik girişimlere karşı tamamen bağışıktır.
Diğer taraftan VCS-PCB-SAFE versiyonunda, tüm güvenlik değerlendirmeleri doğrudan ve yalnızca hareketli tarafta gerçekleştirilir.
VCS-SMG-SAFE ve VCS-PCB-SAFE sistemleri, Sürücü Kontrol Sistemleri, Enerji İletim Sistemleri, Pozisyonlama Sistemleri ve Veri İletişim Sistemleri modülleriyle birlikte kullanıldığında, VAHLE’nin entegre sistem çözümünün bir parçasını oluşturur.

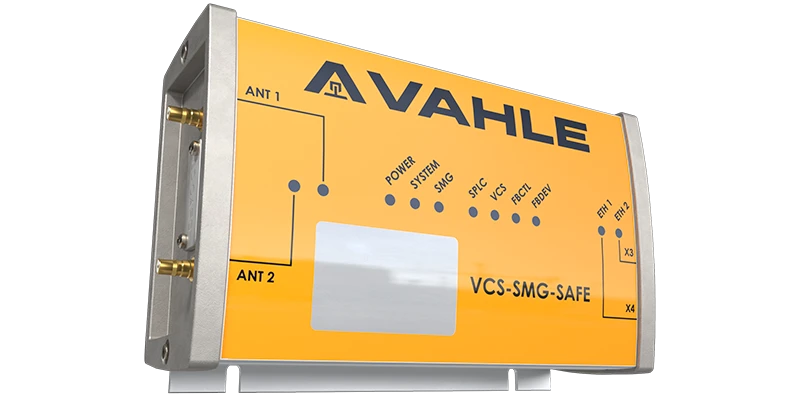

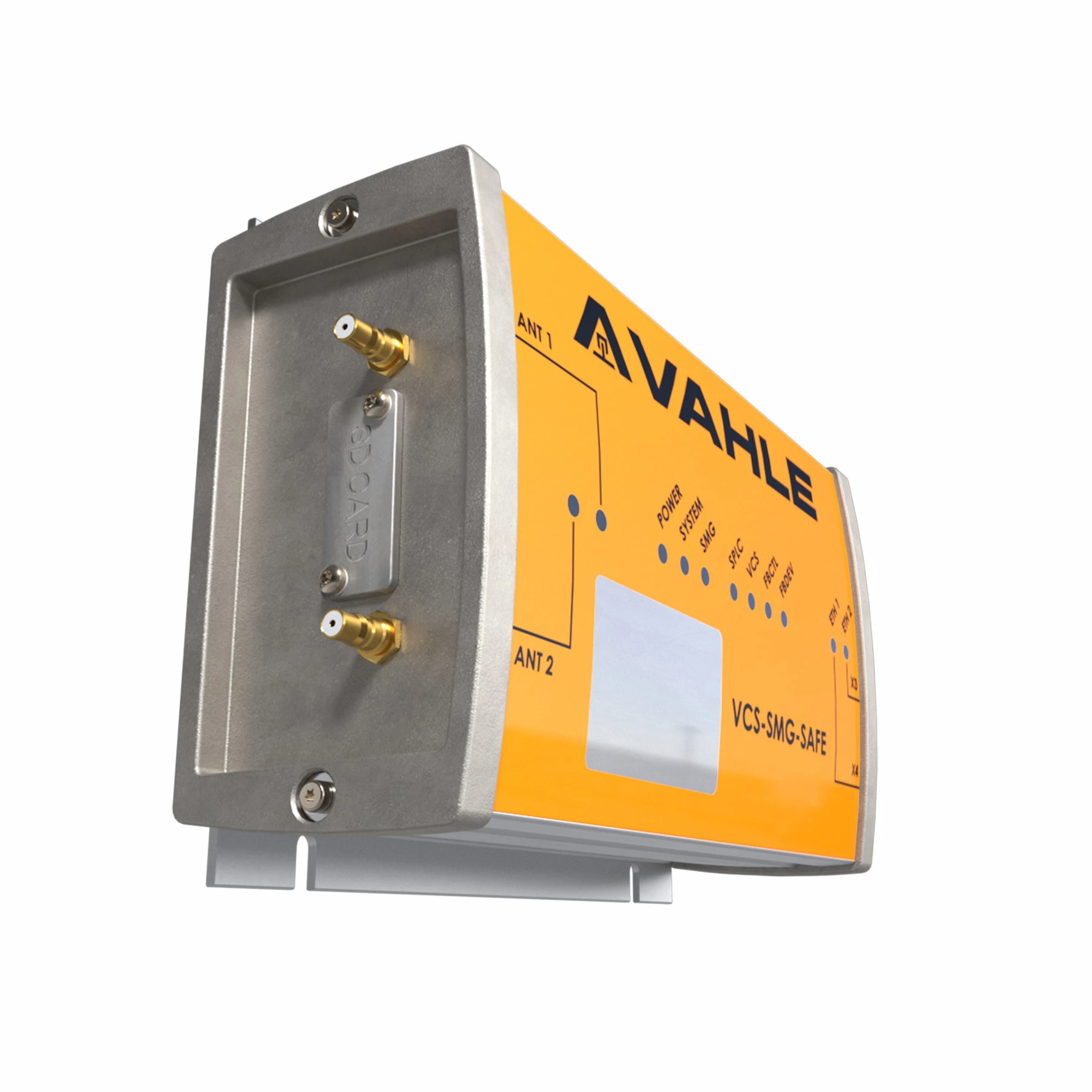

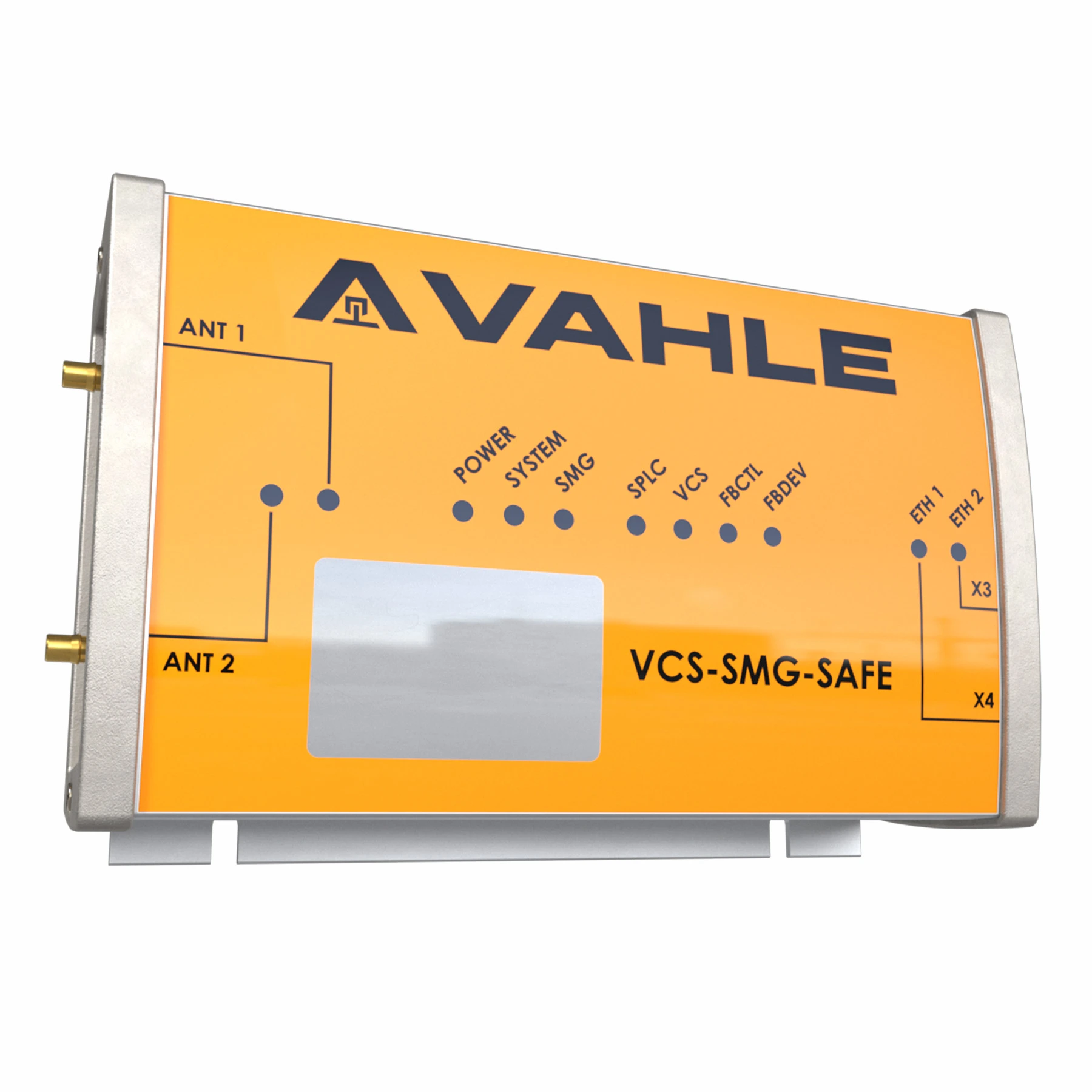

VCS-SMG-SAFE

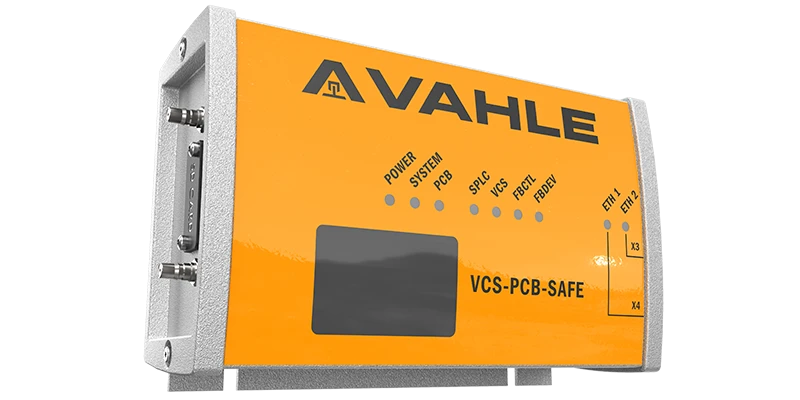

VCS-PCB-SAFE
Teknik Veriler – Elektriksel Özellikler
| Özellik | VCS-SMG-SAFE | VCS-PCB-SAFE |
|---|---|---|
| Besleme gerilimi | 24 VDC ±10 % (SELV / PELV) | 24 VDC ±10 % (SELV / PELV) |
| Güç tüketimi | < 13 W | < 13 W |
| Enkoder olmadan akım tüketimi | < 600 mA | < 600 mA |
Teknik Veriler – Mekanik Özellikler
| Özellik | VCS-SMG-SAFE | VCS-PCB-SAFE |
|---|---|---|
| Boyutlar (mm) | 203 × 128 × 128 | 203 × 128 × 128 |
| Koruma sınıfı | IP54 | IP54 |
| Gövde malzemesi | Alüminyum | Alüminyum |
Teknik Veriler – Sistem Özellikleri
| Özellik | VCS-SMG-SAFE | VCS-PCB-SAFE |
|---|---|---|
| Veri iletimi (sabit / mobil) | SMG arayüzü (HF) | Ray veri yolu (Rail Bus) |
| İletim ortamı (sabit / mobil) | VAHLE Yarıklı Mikrodalga Kılavuzu (SMGM) | VAHLE Bara Sistemi |
| Desteklenen fieldbus protokolleri | PROFINET / PROFIsafe, VAHLE System CANbus | PROFINET / PROFIsafe, VAHLE System CANbus |
| Desteklenen güvenlik fonksiyonları | STO, SBC, SS1/SS2, SLS, SCA, SBT, SDI, SPOS, SD | STO, SBC, SS1/SS2, SLS, SCA, SBT, SDI, SPOS, SD |
| Güvenlik bütünlük seviyesi (IEC 61508) | Maks. SIL 3 | Maks. SIL 3 |
| Performans seviyesi (EN ISO 13849-1) | Maks. PL e / Kat. 4 | Maks. PL e / Kat. 4 |
| Enkoder arayüzü – güvenli enkoderler | PROFIsafe | PROFIsafe |
| Enkoder arayüzü – güvenli olmayan enkoderler | 1× HTL / 1× SSI | 1× HTL / 1× SSI |
| Güvenli giriş (2 kanallı) | 1× | 1× |
| Saat çıkışları | 2× | 2× |
Çalışma Koşulları
| Özellik | VCS-SMG-SAFE | VCS-PCB-SAFE |
|---|---|---|
| Çalışma sıcaklığı | 0°C ila +50°C | 0°C ila +50°C |
| Kullanım alanı | Kapalı sistemler | Kapalı sistemler |
