Vahle İzoleli Bara Sistemleri
VAHLE U10 ve FABA100 Güç ve Veri İletim Sistemleri

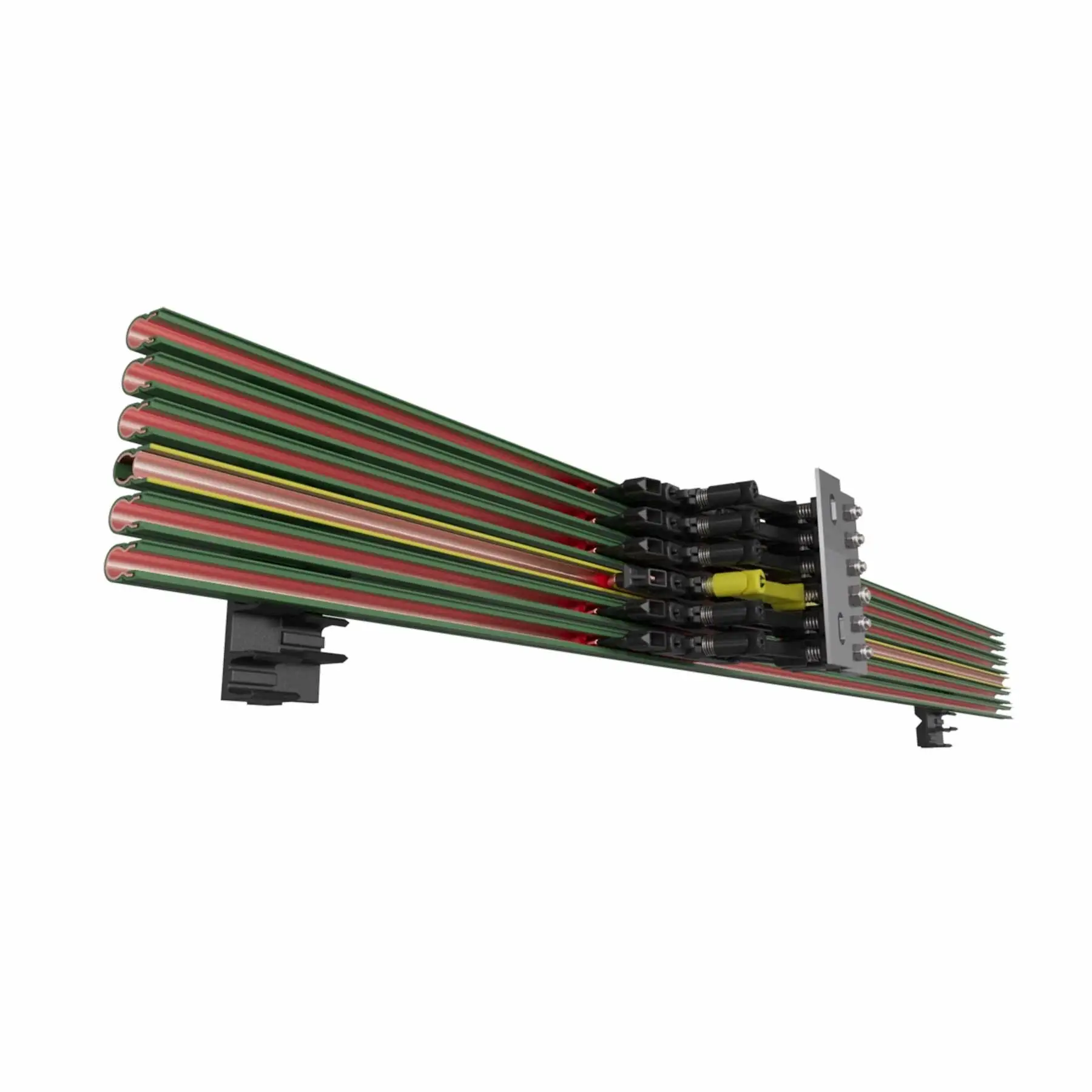

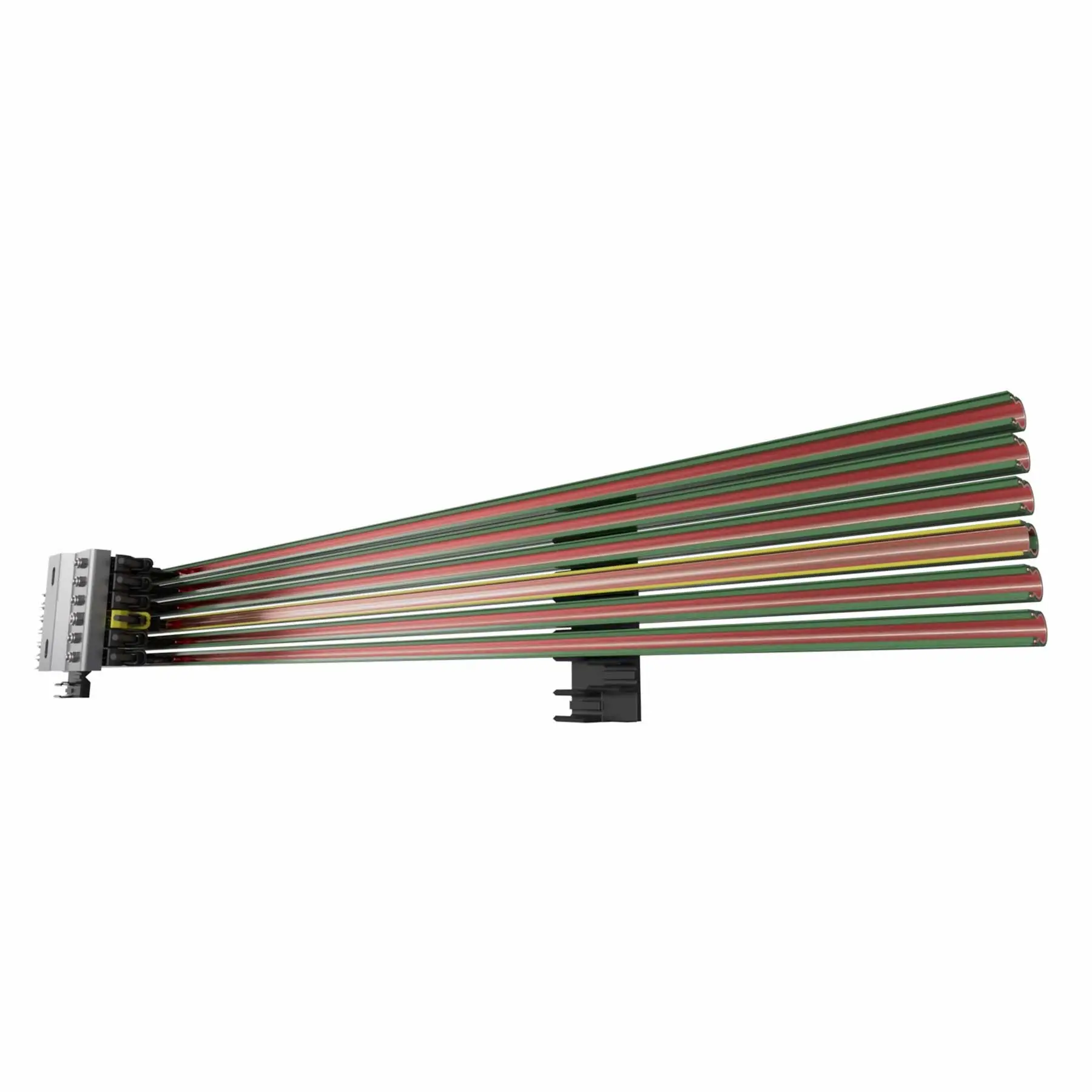

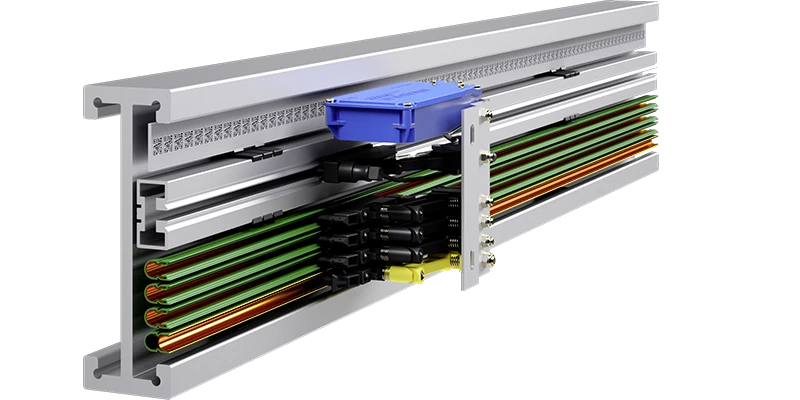

Endüstriyel otomasyonun klasikleşen çözümü: U10 İzole Bara Sistemleri
VAHLE’nin efsanevi U10 modeli, 1980’lerin ortasında elektrikli monoray sistemlerinin gelişimiyle birlikte tasarlandı. O günden bu yana sürekli geliştirilerek, enerji iletimi, veri aktarımı, pozisyonlama ve kontrol sistemleriyle entegre çalışan akıllı bir hat çözümüne dönüştürüldü.
Dayanıklı ve bakım gereksinimi düşük olan U10 sistemi, özellikle otomotiv endüstrisindeki üretim hatlarında tercih edilir. Bunun yanı sıra intralojistik ve malzeme taşıma sistemlerinde de enerji ve veri iletiminde uzun ömürlü ve güvenilir bir çözüm olarak öne çıkar.
Kompakt yapısı sayesinde dar montaj alanlarına kolayca uyum sağlar. Her ray elemanı için özel olarak üretilen enjeksiyon kalıplı parçalar sayesinde karmaşık hat düzenlerine esnek biçimde adapte edilebilir.
U10 tam temas korumalıdır, bu da çalışma güvenliğini maksimuma çıkarır. Yalıtılmış yapısı sayesinde istenilen sayıda kutup kullanılabilir. Özel olarak şekillendirilmiş koruma iletkeni, kutup tersine çevrilmesini ve taşıyıcı sistemin istenmeden enerjilenmesini engeller.
U10 bara sistemi, diğer VAHLE ürünleriyle yüksek uyumluluk gösterir ve vSystem çözümüne entegre edilebilir. Bu entegre yapı, güç iletimi için U10, pozisyonlama için APOS Optic, veri iletimi için SMGM, kontrol için VCS ve sistem teşhisi için VAHLE Smart Collector System bileşenlerini tek bir akıllı çözüm altında toplar.

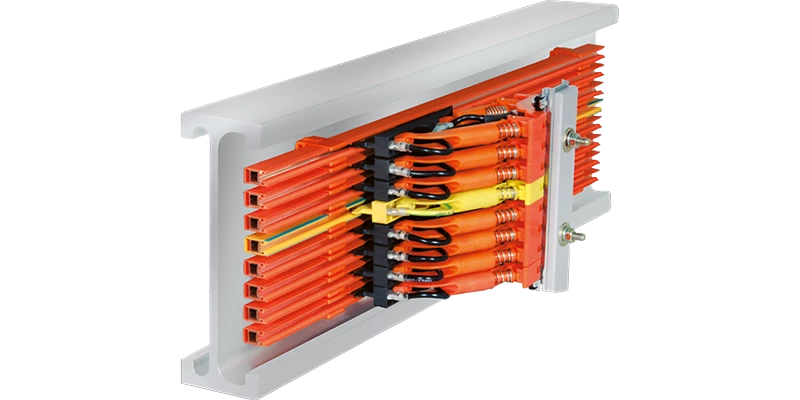

FABA100 Bara Sistemleri – Kolay Montaj, Geniş Uygulama Alanı
VAHLE’nin 100 amper bara çözümleri portföyü, FABA100 sistemi ile tamamlanmaktadır. U10’a benzer şekilde geniş bir kullanım yelpazesi sunan FABA100, basit bağlantı teknolojisi sayesinde sistem kurulumlarında, genişletme ve revizyon işlemlerinde özel alet gerektirmeden kolay montaj imkânı sağlar.
FABA100, koruma iletkeni için kutup tersine çevirme koruması gerekmeyen uygulamalarda ideal bir tercihtir.
UL Sertifikalı Güvenlik ve Kalite
Bu ürün grubu, en yüksek güvenlik ve kalite standartlarını karşılayan UL sertifikasına sahiptir. Bu sayede hassas ve yüksek güvenlik gerektiren endüstrilerde kullanım için mükemmel bir çözümdür. UL sertifikalı bileşenlere ait detaylı teknik bilgilere “Ürün Dökümanları” bölümünden ulaşabilirsiniz.
İzole Bara Sistemleri U10 | FABA100

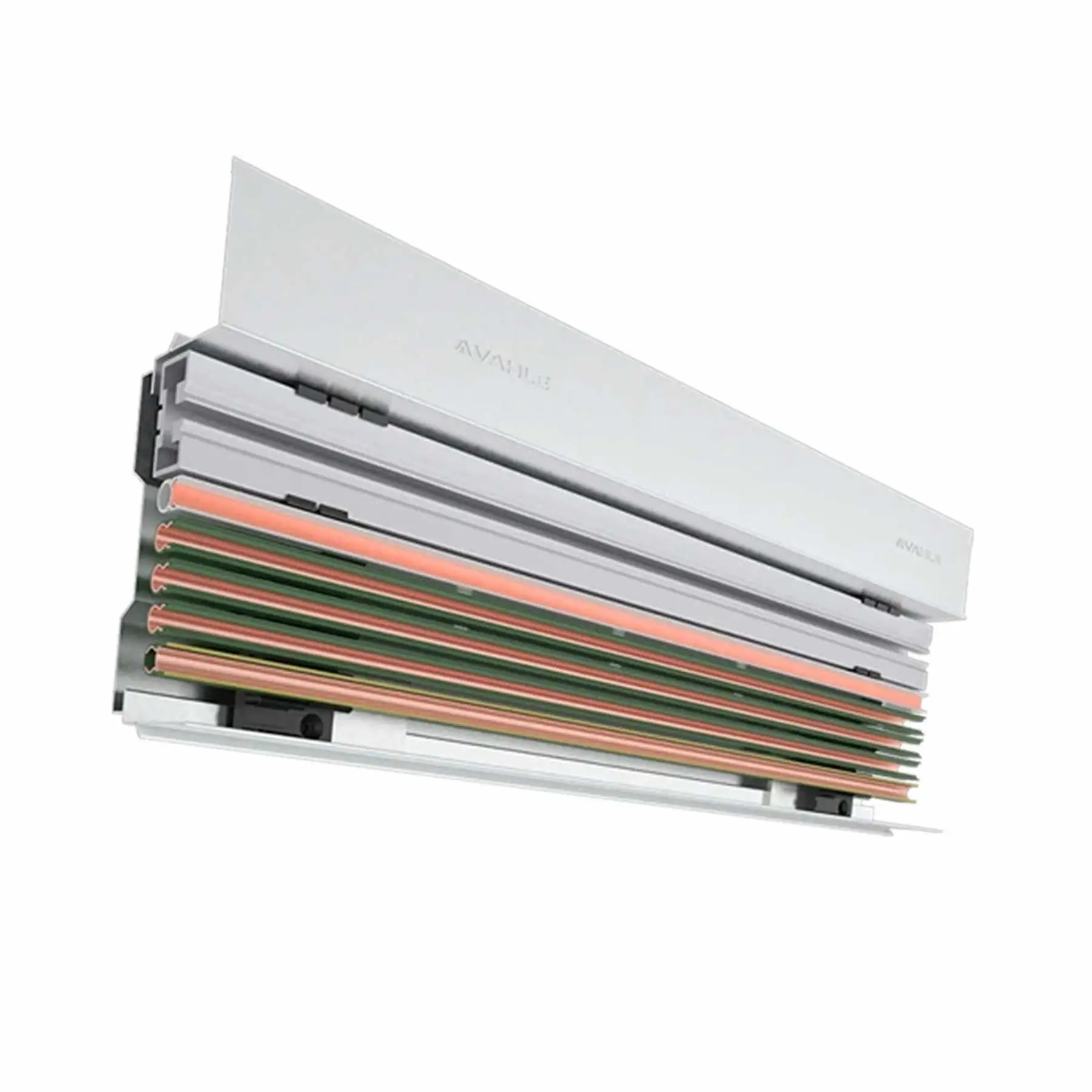

VMT – U10 için Optimize Edilmiş Taşıyıcı Sistem
VAHLE Multi Carrier (VMT), bara sistemlerinin hızlı, ekonomik ve esnek montajı için geliştirilmiş ideal taşıyıcı yapıdır. Çeşitli bara sistemlerine uyum sağlamakla kalmaz, aynı zamanda pozisyonlama sistemlerinin entegrasyonuna da olanak tanır.
- 3,5 metreye kadar askı mesafesi imkânı
- Tak-çıkar ve sıkıştırma teknolojisi ile hızlı ve kolay montaj
- Tüm standart dikey profil tipleriyle uyumlu evrensel askı sistemi
- Bara sistemini mekanik etkilerden koruyan sağlam yapı
- Optik pozisyonlama sistemleriyle entegrasyon desteği
U10
FABA100
Teknik Veriler – Elektriksel Özellikler
| Özellik | U10 | FABA100 |
|---|---|---|
| Anma akımı | 100 A | 100 A |
| İletken kesiti | 25 mm² | 25 mm² |
| Anma gerilimi (AC) | 690 V | 1000 V |
| Kutup sayısı | İsteğe bağlı | İsteğe bağlı |
| İletken malzemesi | Bakır ve paslanmaz çelik | Bakır |
| Koruma sınıfı | IP21 | IP21 |
Teknik Veriler – Mekanik Özellikler
| Özellik | U10 | FABA100 |
|---|---|---|
| Maks. hareket hızı | 400 m/dk | 400 m/dk |
| Faz aralığı | 14 mm | 15 mm |
| Maks. askı mesafesi | 0,6 m | 0,8 m |
Teknik Veriler – Sistem Özellikleri
| Özellik | U10 | FABA100 |
|---|---|---|
| Genleşme parçası olmadan maks. sistem uzunluğu | Mekanik yapıya bağlı | 30 m |
| Standart bara uzunluğu | 6 m | 5 m |
Çalışma Koşulları
| Özellik | U10 | FABA100 |
|---|---|---|
| Çalışma sıcaklığı | -30°C ila +85°C | -30°C ila +85°C |
| Alev geciktiricilik (yalıtım gövdesi) | Class V-0, kendiliğinden sönen | Class V-0, kendiliğinden sönen |
| Uygulama alanı | Kapalı sistemler | Kapalı sistemler |
Kataloglar ve Tanıtım Dokümanları
Kullanım ve Montaj Kılavuzları
Sertifikalar
Proje Planlama Ve Danışmanlığı
Endüstriyel tesislerin enerji iletim sistemlerine özel proje planlama, mühendislik analizi ve teknik danışmanlık hizmeti.
Mevcut Tesislerin Modernizasyonu
Eski sistemlerin güncel teknolojilere uyarlanması (Retrofit), enerji verimliliğinin ve güvenliğin artırılması.
Yerinde Projelendirme Çalışması
Saha koşullarına uygun, güvenli ve verimli enerji iletim sistemleri için yerinde keşif ve teknik projelendirme hizmeti.
Montaj Planlama İşlemleri
İzole bara ve güç aktarım sistemlerinin sahaya uygun montaj süreçlerinin planlanması ve yapılandırılması.
Kurulum Ve Devreye Alma
Sistemlerin güvenli, verimli ve standartlara uygun şekilde kurulumu ile devreye alınması ve ritmik kontroller.
Kademeli Eğitim Programları
Teknik personel ve işletme ekibi için özel hazırlanmış kademeli eğitim seçenekleri ile işleri kolaylaştırma.
İhtiyacınıza Uygun Teklif Alın!
Kısa formu doldurun; ekibimiz projenize özel çözümü ve teslim süresini hızla paylaşsın.
