Vahle Kompakt Bara Sistemleri VCL
Yüksek Hız, Esneklik ve Güvenilir Enerji Aktarımı
İntralojistik sektöründeki talepler her geçen gün artıyor.
Özellikle e-ticaret alanında, küçük miktarlarda ancak yüksek ürün çeşitliliğiyle yürütülen süreçler, otomatik depolama sistemleri için önemli zorluklar oluşturuyor.
Depo verimliliğini artırmak ve ürün akışını hızlandırmak isteyen üreticiler, ölçeklenebilir sistemler ve dinamik yüksek hızlı uygulamalara yöneliyor.
VAHLE Compact Line (VCL), bu alanda çok yönlü bir enerji iletim çözümüdür.
Modüler yapısı sayesinde, lager ve depolama sistemlerinde kullanılan tüm raylı araç türleriyle uyumlu çalışabilir.
Yüksek izolasyon ve sürünme mesafeleri sayesinde, kirli veya zorlu endüstriyel ortamlarda dahi güvenilir enerji ve sinyal iletimi sağlar.
Kompakt Tasarım – Maksimum Verim
Her tür shuttle (taşıyıcı araç) uygulamasında, VCL sistemi iki veya üç kutuplu versiyonlarda kullanılabilir.
Ultra kompakt tasarımı sayesinde, sistem sürüş profilinin içine gizlenebilir.
Uzun ömürlü akım toplayıcıları ve fırçaları sayesinde bakım sıklığı düşer, işletme maliyetleri minimize edilir.
Yüksek Kapasiteli Otomasyon Sistemleri İçin Optimize Çözüm
Küçük parça depolarındaki otomatik ayırma ve toplama sistemleri (AS/RS) veya palet depolarındaki stacker crane uygulamalarında, VCL sistemi dört ila altı kutuplu çözüm sunar.
VAHLE Multi Carrier (VMT) sistemiyle birlikte kullanıldığında, geniş askı mesafeleri ve mekanik koruma avantajı sağlar.
Ayrıca, optik pozisyonlama sistemlerinin entegrasyonu kolayca yapılabilir.
Sertifikalı Güvenlik ve Kalite
Bu ürün grubu, en yüksek güvenlik ve kalite standartlarını karşılayan UL sertifikasına sahiptir.
Bu özellikleriyle, yüksek performans ve güvenilirlik gerektiren intralojistik ve otomasyon uygulamaları için ideal bir çözümdür.
UL sertifikalı bileşenlerin teknik detaylarına “Ürün Dökümanları” bölümünden ulaşabilirsiniz.

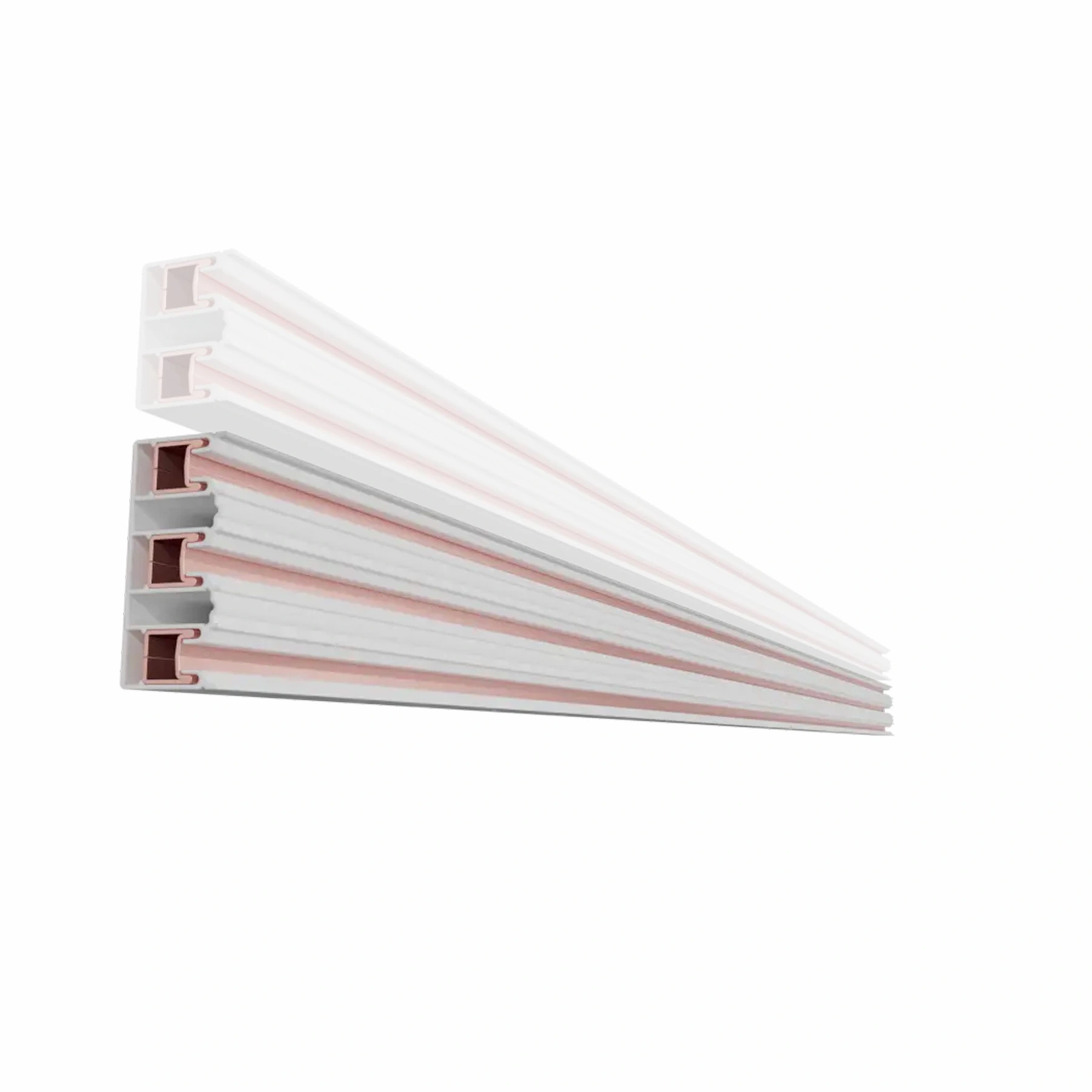

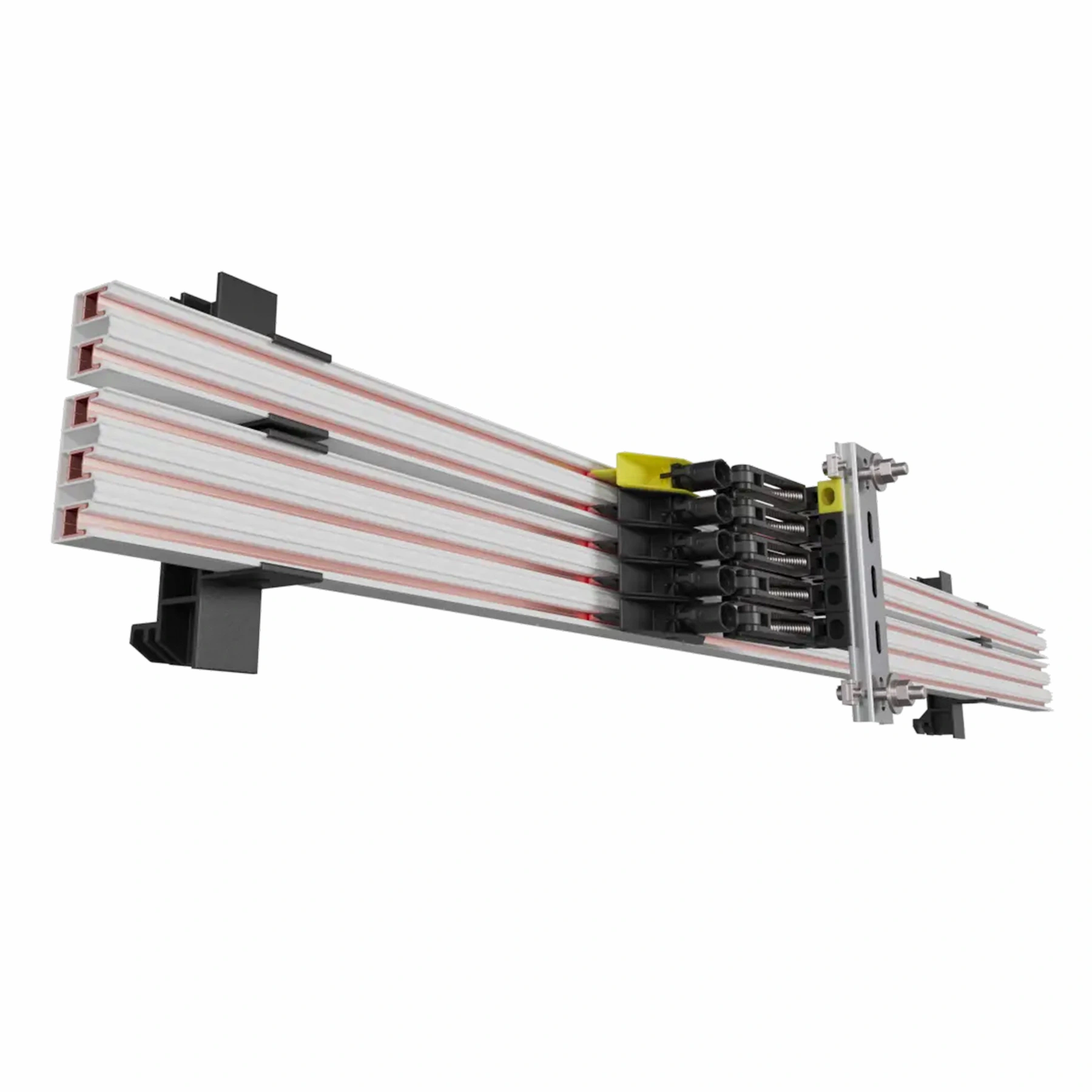

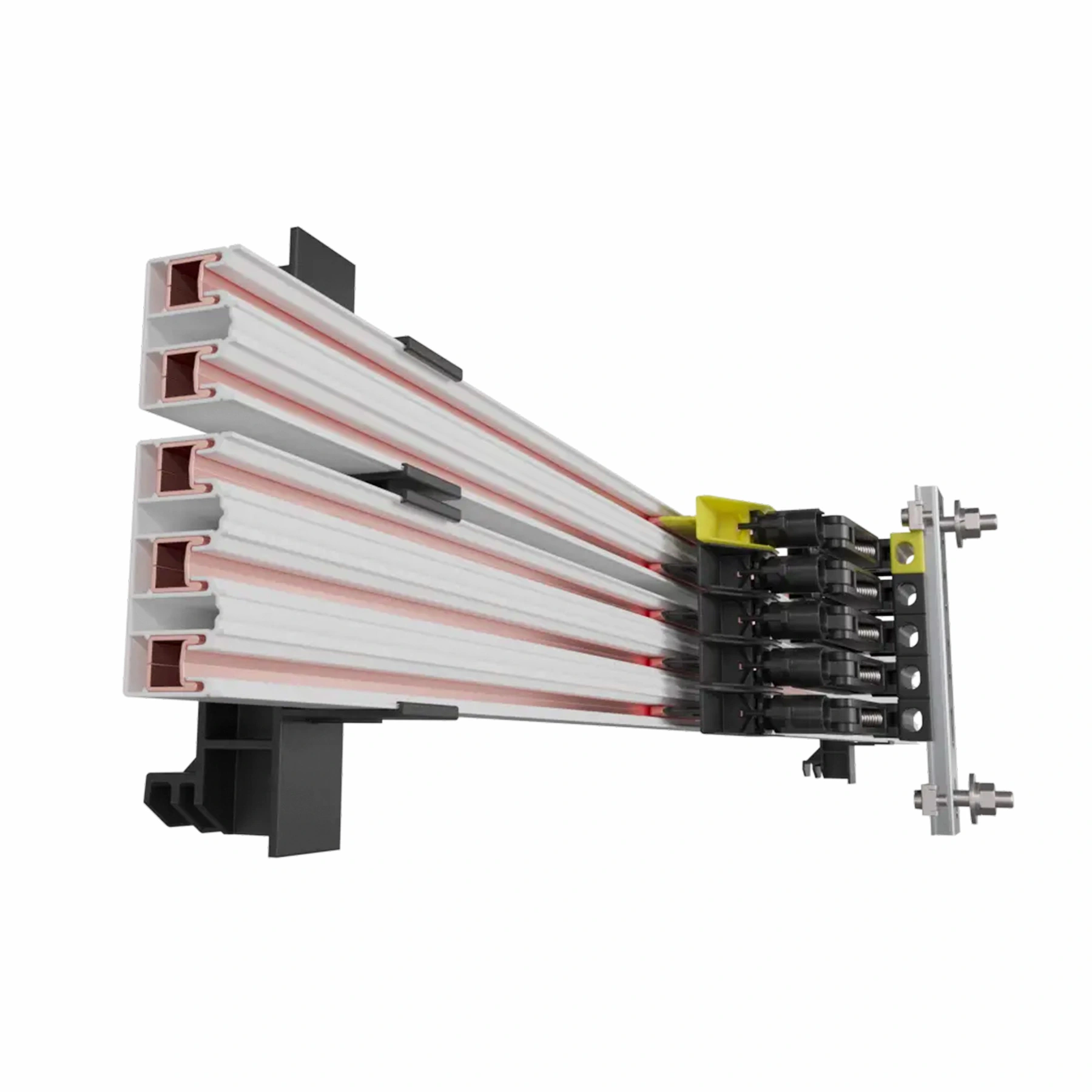

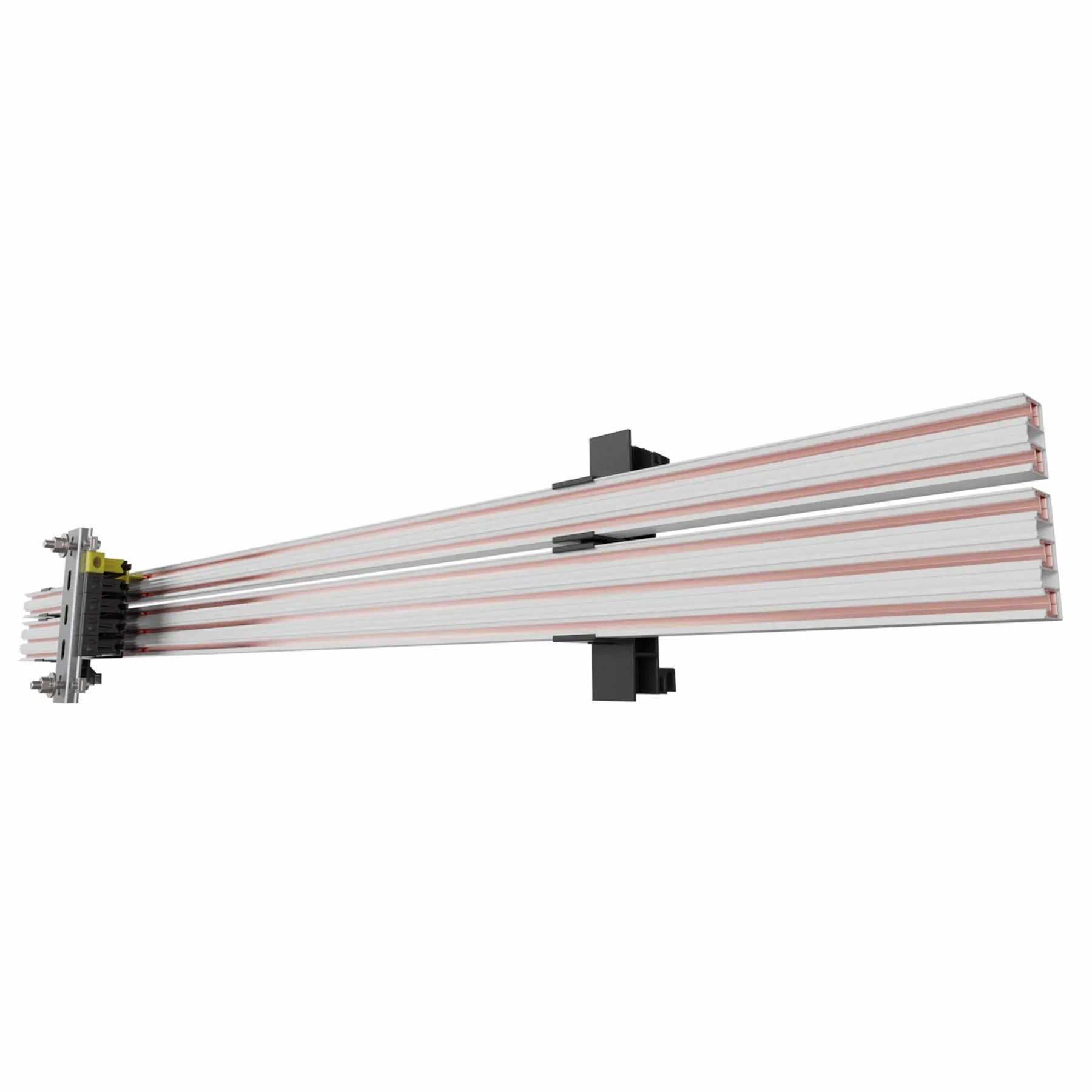

Kompakt Bara Sistemleri VCL

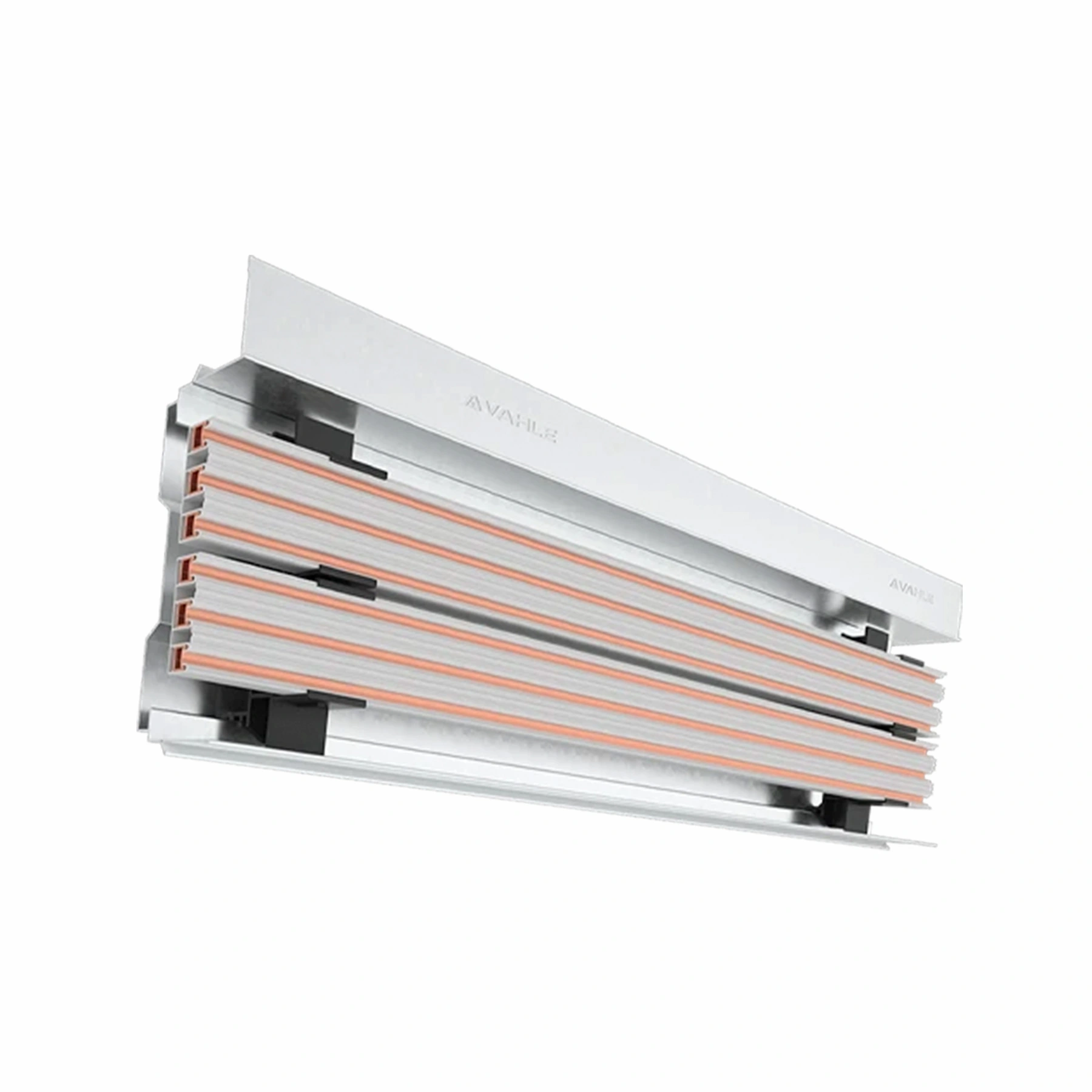

VMT – VCL İçin Optimize Edilmiş Taşıyıcı Yapı
VAHLE Multi Carrier (VMT), bara sistemlerinin hızlı, ekonomik ve modüler montajı için geliştirilmiş optimize taşıyıcı sistemdir.
Farklı bara sistemlerine uyum sağlamakla kalmaz, aynı zamanda pozisyonlama sistemlerinin entegre edilmesine de imkân tanır.
- 3,5 metreye kadar askı mesafesi imkânı
- Tak-çıkar ve sıkıştırma teknolojisiyle hızlı montaj
- Tüm standart dikey profillerle uyumlu evrensel askı sistemi
- Bara sistemini mekanik etkilerden koruyan sağlam yapı
- Optik pozisyonlama sistemleriyle tam entegrasyon

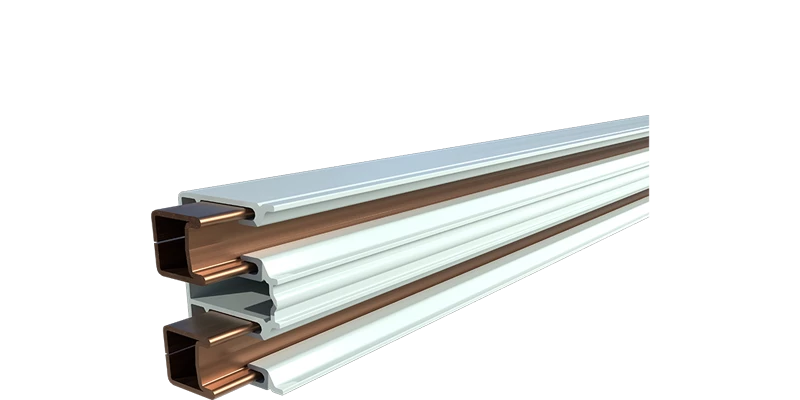

VCL2

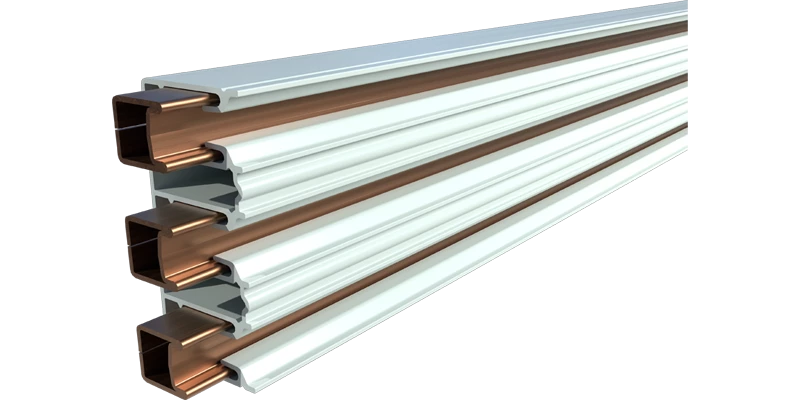

VCL3
Teknik Veriler – Elektriksel Özellikler
| Özellik | 2 Kutuplu Sistem | 3 Kutuplu Sistem |
|---|---|---|
| Anma akımı | 40 / 100 A | 40 / 100 A |
| İletken kesiti | 25 mm² | 25 mm² |
| Koruma iletkeni olmadan anma gerilimi | 48 V | 48 V |
| Koruma iletkenli anma gerilimi | Maks. 500 V | Maks. 500 V |
| Kutup sayısı | 2 | 3 |
| İletken malzemesi | Bakır veya çelik | Bakır veya çelik |
| Koruma sınıfı | IP2X | IP2X |
Teknik Veriler – Mekanik Özellikler
| Özellik | 2 Kutuplu Sistem | 3 Kutuplu Sistem |
|---|---|---|
| Maks. hareket hızı | 400 m/dk | 400 m/dk |
| Faz aralığı | 15 mm | 15 mm |
| Maks. askı mesafesi | 0,8 m | 0,8 m |
Teknik Veriler – Sistem Özellikleri
| Özellik | 2 Kutuplu Sistem | 3 Kutuplu Sistem |
|---|---|---|
| Genleşme parçası olmadan maks. sistem uzunluğu | 150 m | 150 m |
| Standart bara uzunluğu | 4 m | 4 m |
Çalışma Koşulları
| Özellik | 2 Kutuplu Sistem | 3 Kutuplu Sistem |
|---|---|---|
| Çalışma sıcaklığı | -30°C ila +55°C | -30°C ila +55°C |
| Alev geciktiricilik (yalıtım gövdesi) | Alev geciktirici, kendiliğinden sönen, UL 94 V0 | Alev geciktirici, kendiliğinden sönen, UL 94 V0 |
| Kullanım alanı | Kapalı sistemler | Kapalı sistemler |
Kataloglar ve Tanıtım Dokümanları
Kullanım ve Montaj Kılavuzları
Sertifikalar
