Vahle Kontrol Sistemleri VCS1

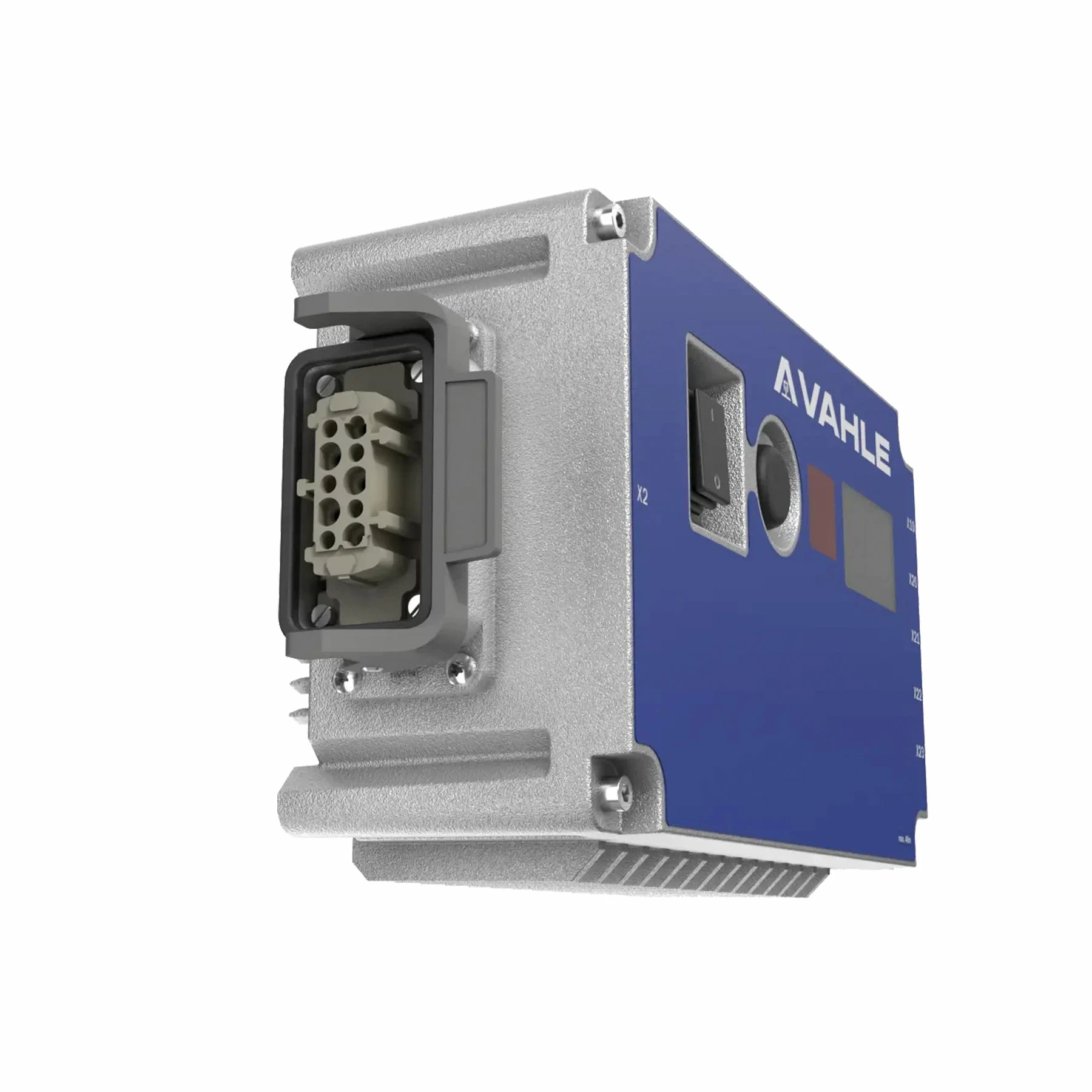

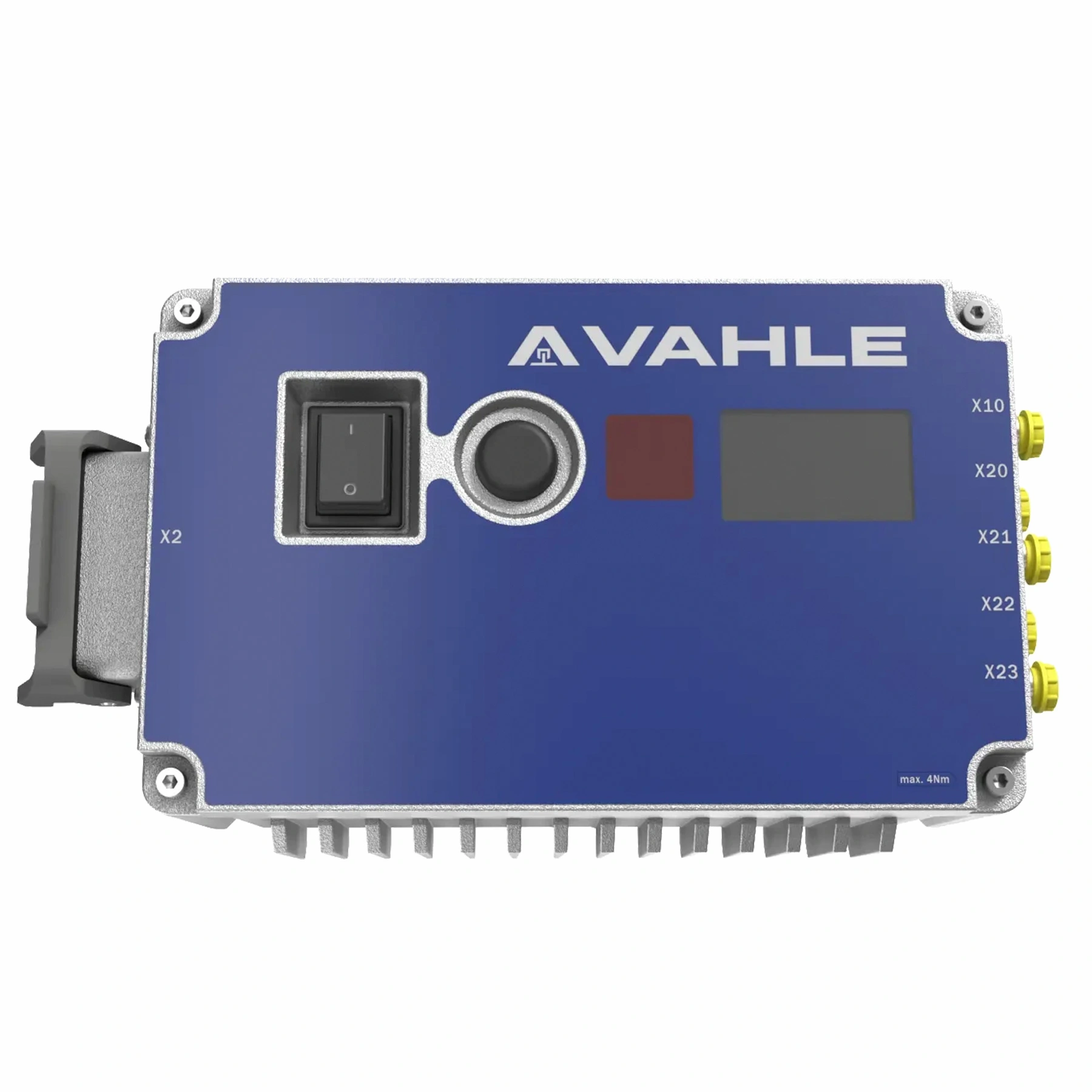

VCS1 – Akıllı Konveyör Kontrol Sistemleri
Günümüzde otomotiv endüstrisindeki üretim hatlarının neredeyse tamamı otomatik taşıma sistemleri olmadan çalışamaz hale gelmiştir.
Elektrikli monoray sistemleri, üretim, montaj ve malzeme akışında kendini kanıtlamış güvenilir taşıma çözümleridir ve bu nedenle intralojistik ve otomotiv üretim hatları için ideal uygulama alanıdır.
Bu sistemlerin pozisyon hassasiyetiyle görev yapabilmesi için güvenilir bir kontrol sistemi gereklidir.
VAHLE VCS1 Kontrol Sistemleri, taşıma teknolojisinde bağlantı ve hareket kontrolü için gereken tüm gereksinimleri karşılar.
Sabit ve hareketli taraflar arasındaki veri iletimi, uygulamaya göre farklı yöntemlerle sağlanabilir:
- Yarım dalga haberleşme (Half-wave communication)
- Darbe kod modülasyonu (Pulse Code Modulation – PCM)
- Ray veri yolu (Rail Bus)
1,5 kW’a kadar güç sınıfına sahip olan VCS1, farklı arayüz seçenekleriyle hemen her uygulamada kullanılabilir.
Sistem ayrıca pozisyonlama ve mesafe kontrolü için birçok fonksiyonla donatılmıştır.
VAHLE’nin kendi geliştirdiği fonksiyon kütüphaneleri, VCS1’in mevcut tesis PLC sistemlerine kolay entegrasyonunu sağlar.
Bu sayede proses kontrolü ve tanılama (diagnostik) verileri kolaylıkla iletilebilir.
Sürücü parametreleri, VAHLE tarafından geliştirilen konfigürasyon yazılımı ile ayarlanır.
Tüm sürüş parametreleri ve ilgili araç numarası, dışarıdan kolay erişilebilen bir veri fişinde (data plug) saklanır.
Bakım veya arıza durumlarında, bu yapı sayesinde sistem yeniden parametreleme gerektirmeden hızlı bir şekilde değiştirilebilir.
Ek olarak, taşıyıcı sistemlerde manyetik sinyal dedektörü olarak kullanılan elektronik manyetik alan sensörü, hareket yönü ve mıknatıs polaritesini algılayarak kontrol birimiyle entegre çalışır.
Sistemdeki entegre grafik ekran, çalışma durumu ve hata bilgilerini net biçimde gösterir.
Kurulum ve basit tanılama işlemleri için ayrıca özel olarak geliştirilmiş bir kızılötesi (IR) uzaktan kumanda da mevcuttur.
Opsiyonel bileşenler arasında;
- Kavis blok kontrolü (virajlarda güvenli takip mesafesi sağlamak için),
- Ayrım bölge kontrolü (farklı hareket alanlarını ayırmak ve hat üzerindeki gerilim taşınmasını önlemek için) bulunur.
VAHLE Enerji İletim Sistemleri , Pozisyonlama Sistemleri ve Veri İletişim Sistemleri modülleriyle birlikte kullanıldığında, VCS1 kontrol sistemi tam entegre bir sistem çözümü olarak sunulabilir.
Teknik Veriler – Elektriksel Özellikler
| Özellik | VCS1 – Yarım Dalga İletişim | VCS1 – Darbe Kod Modülasyonu (PCM) | VCS1 – Ray Veri Yolu (Rail Bus) |
|---|---|---|---|
| Çalışma gerilimi | 400–480 VAC | 400–480 VAC | 400–480 VAC |
| Yardımcı gerilim | 24 VDC | 24 VDC | 24 VDC |
| Veri iletim hızı | – | – | 125 kBit/s |
Teknik Veriler – Mekanik Özellikler
| Özellik | VCS1 – Yarım Dalga İletişim | VCS1 – Darbe Kod Modülasyonu (PCM) | VCS1 – Ray Veri Yolu (Rail Bus) |
|---|---|---|---|
| Koruma sınıfı | IP54 | IP54 | IP54 |
| Boyutlar (mm) | 316 × 180 × 98 | 316 × 180 × 98 | 316 × 180 × 98 |
| Gövde malzemesi | Döküm alüminyum | Döküm alüminyum | Döküm alüminyum |
Teknik Veriler – Sistem Özellikleri
| Özellik | VCS1 – Yarım Dalga İletişim | VCS1 – Darbe Kod Modülasyonu (PCM) | VCS1 – Ray Veri Yolu (Rail Bus) |
|---|---|---|---|
| Güç sınıfları | 0,75 / 1,10 / 1,5 kW | 0,75 / 1,10 / 1,5 kW | 0,75 / 1,10 / 1,5 kW |
Çalışma Koşulları
| Özellik | VCS1 – Yarım Dalga İletişim | VCS1 – Darbe Kod Modülasyonu (PCM) | VCS1 – Ray Veri Yolu (Rail Bus) |
|---|---|---|---|
| Çalışma sıcaklığı | 0°C ila +50°C | 0°C ila +50°C | 0°C ila +50°C |
| Kullanım alanı | Kapalı sistemler | Kapalı sistemler | Kapalı sistemler |
