Vahle Kontrol Sistemleri VCSX

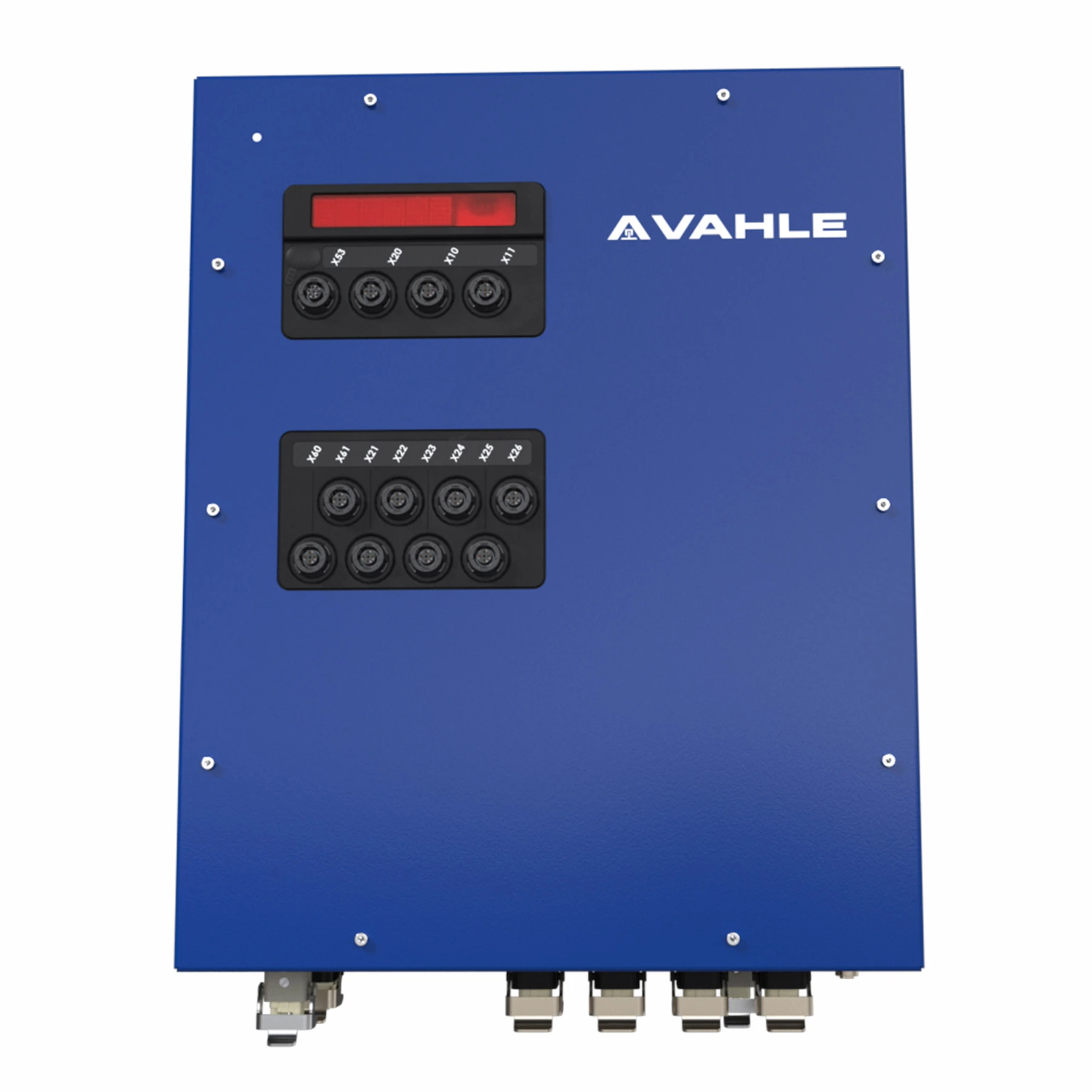

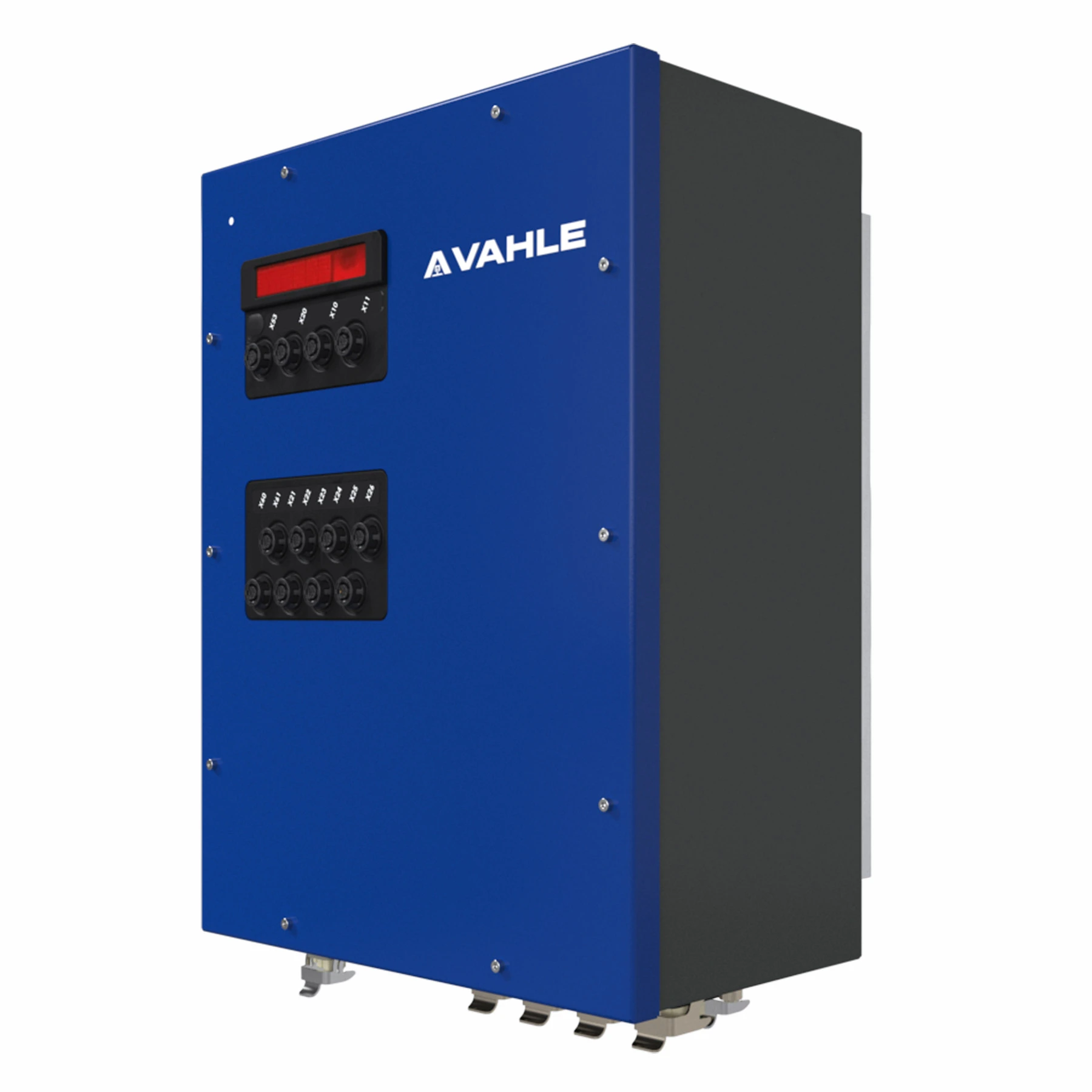

VAHLE VCSX – Modüler Çok Eksenli Konveyör Kontrol Sistemleri
Elektrikli monoray sistemleri, üretim ve lojistik süreçlerinde çok çeşitli taşıma görevleri için kullanılabilen, sektörden bağımsız çözümler sunar.
Bu sistemler; hat dallandırma ve birleştirme elemanları (örneğin yön değiştiriciler), dikey transfer üniteleri, kaldırma istasyonları veya vinçlerle birlikte karmaşık taşıma hatlarının uygulanmasını mümkün kılar.
VAHLE VCSX kontrol serisi, modüler ve yapılandırılabilir sistem mimarisi sayesinde bu tür uygulamalar için mükemmel bir çözümdür.
Farklı gövde boyutları, güç sınıfları, veri iletişim tipleri, enkoder desteği ve I/O bağlantı seçenekleri bir arada sunularak, sistem her uygulamanın gereksinimlerine esnek biçimde uyarlanabilir.
VAHLE’nin uzun yıllara dayanan endüstri deneyimi sayesinde, sektörlere özel standart konfigürasyonlar geliştirilmiştir.
Bu sayede hem uygun sistem tasarımları elde edilir hem de kısa teslimat süreleri sağlanır.
Modüler yapı konsepti, aynı zamanda kolay yeniden donanım (retrofit) ve mevcut sistemlerle maksimum uyumluluk imkânı tanır.
Bu da özellikle tam sistem modernizasyonu projelerinde büyük avantaj sağlar.
VCS-SMG-SAFE güvenli sürücü kontrol sistemi ile birlikte kullanıldığında, karmaşık ve güvenlik odaklı uygulamalar dahi hızlı ve verimli şekilde çözülebilir.
Sabit tesis PLC sistemiyle veri iletimi, yarıklı mikrodalga kılavuzu (Slotted Microwave Guide) üzerinden PROFINET / PROFIsafe protokolü aracılığıyla gerçekleştirilir.
Ayrıca ray veri yolu (PCB – Rail Bus) üzerinden haberleşme seçeneği de desteklenir; bu da kontrol sisteminin verimlilik ve esneklik düzeyini daha da artırır.
Sistemin entegre ekranı, durum ve çalışma bilgilerini net biçimde görüntüler.
Kurulum ve basit tanılama işlemleri için kızılötesi (IR) uzaktan kumanda kullanılabilir.
VAHLE Enerji İletim Sistemleri, Pozisyonlama Sistemleri ve Veri İletişim Sistemleri modülleriyle birlikte kullanıldığında, VCSX kontrol sistemi tam entegre bir sistem çözümü olarak sunulmaktadır.
VCSX Modüler Kontrol Sistemler
VCX – Rail Bus Haberleşme
Yeni nesil VCSX Rail Bus iletişim çözümü, VAHLE’nin Araç Kontrol Sistemleri kontrol portföyünü özellikle lojistik uygulamaları alanında tamamlayan, fonksiyonel ve performans açısından optimize edilmiş bir teknolojidir.
Bu yapı sayesinde, sürücü eksenleri, sensörler ve güvenlik fonksiyonları her uygulamaya özel olarak modüler biçimde ölçeklendirilebilir.
PLC fonksiyon bloğu ve entegre Rail Bus modülü ile kolay kullanım sağlanır.
Ara kontrol birimi (head control) gerektirmeyen şeffaf fonksiyon yapısı ve gelişmiş topoloji, maksimum performans sunar.
Çok sayıda dijital giriş ve çıkış desteği, sistemin yüksek esneklik ile çalışmasını sağlar.
Farklı gövde boyutları ve uygulamaya özel muhafaza seçenekleri, her kurulum ortamına uyum sağlar.
Ayrıca standartlaştırılmış bileşen yapısı, bakım ve yedek parça yönetiminde önemli kolaylık sunar.
VCSX – Yarıklı Mikrodalga Kılavuzu (SMGM)
VCSX – Ray Veri (Rail Bus) Yolu (PCB)
Teknik Veriler – Elektriksel Özellikler
| Özellik | VCSX – Yarıklı Mikrodalga Kılavuzu (SMGM) | VCSX – Ray Veri Yolu (PCB) |
|---|---|---|
| Besleme gerilimi | 360 … 440 VAC @50 Hz 432 … 528 VAC @60 Hz |
360 … 440 VAC @50 Hz 432 … 528 VAC @60 Hz |
| Yardımcı güç kaynağı | 24 VDC, dahili üretilen, maks. 5 A (akım sınırlamalı) | 24 VDC, dahili üretilen, maks. 5 A (akım sınırlamalı) |
Teknik Veriler – Mekanik Özellikler
| Özellik | VCSX – Yarıklı Mikrodalga Kılavuzu (SMGM) | VCSX – Ray Veri Yolu (PCB) |
|---|---|---|
| Boyutlar (mm) | 550 × 225 × 405 | 490 × 480 × 224 |
| Koruma sınıfı | IP54 | IP54 |
| Gövde malzemesi | Toz boyalı sac çelik | Toz boyalı sac çelik |
Teknik Veriler – Sistem Özellikleri
| Özellik | VCSX – Yarıklı Mikrodalga Kılavuzu (SMGM) | VCSX – Ray Veri Yolu (PCB) |
|---|---|---|
| Güç sınıfları | 0,75 – 7,50 kW (11, 15, 22 kW’a kadar genişletilebilir) | 0,75 – 7,50 kW (11, 15, 22 kW’a kadar genişletilebilir) |
| Desteklenen güvenlik fonksiyonları | STO, SBC, SS1, SLS, SCA, SBT, SDI | STO, SBC, SS1, SLS, SCA, SBT, SDI |
| İletişim | VAHLE Yarıklı Mikrodalga Kılavuzu (SMGM) | VAHLE Ray Veri Yolu (PCB) |
| Desteklenen Fieldbus protokolleri | PROFINET / PROFIsafe | PROFINET (sabit taraf) / CANbus (mobil taraf) |
Çalışma Koşulları
| Özellik | VCSX – Yarıklı Mikrodalga Kılavuzu (SMGM) | VCSX – Ray Veri Yolu (PCB) |
|---|---|---|
| Çalışma sıcaklığı | 0°C ila +40°C | 0°C ila +40°C |
| Kullanım alanı | Kapalı sistemler | Kapalı sistemler |
