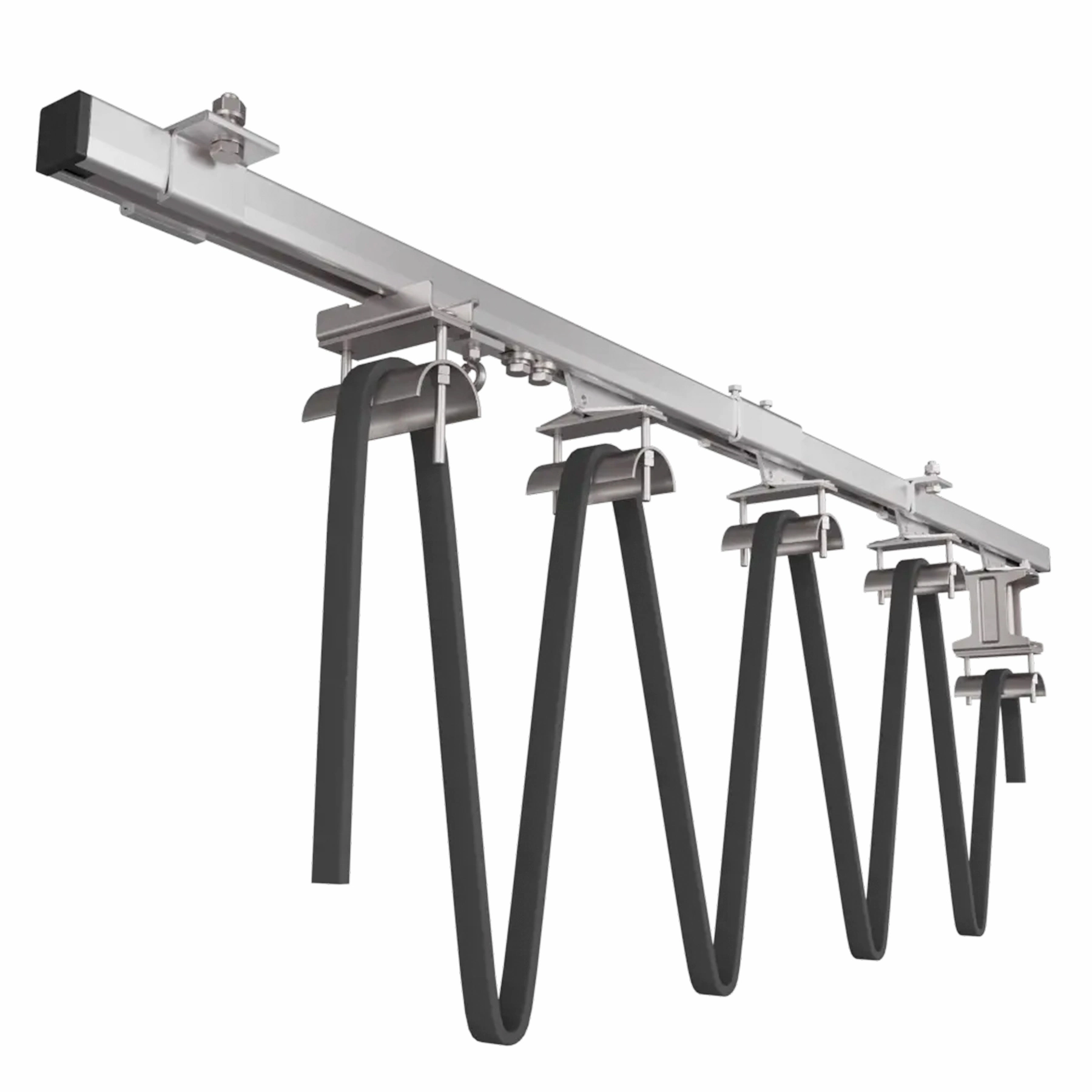

VAHLE Küçük Kablo Taşıma Sistemleri
Hassas Enerji ve Veri İletimi İçin Esnek Çözüm
Hareketli makine parçalarına enerji, veri, gaz veya sıvı akışı sağlamak için çoğunlukla sürüklenen (taşınan) kablolar kullanılır.
Bu kablolar ve hortumlar, VAHLE Kablo Taşıma (festoon) Sistemleri’ne sabitlenir ve böylece hareket yolları boyunca mekanik zorlanmaya maruz kalmadan sorunsuz şekilde hareket eder.
VAHLE’nin geniş standart küçük kablo taşıma (festoon) sistem yelpazesi, hem yuvarlak hem de düz kabloları destekler ve farklı ray profillerine monte edilebilir.
Kablo arabalarının makara ve rulmanları, ray içinde nem, toz ve don oluşumuna karşı korumalıdır.
Bu sayede sistem, vinçler ve taşıma üniteleri gibi hareketli makinelerde, olumsuz koşullarda dahi güvenli ve kesintisiz çalışma sağlar.
Mevcut güç ve veri kabloları, sahada kolay bağlantı için doğrudan sisteme entegre edilebilir.
Ayrıca, hareket rayları uygulama alanına göre hat eğrisine, minimum yarıçapa ve kablo sarkmasına uygun biçimde özelleştirilebilir.
Tüm bu özellikler, VAHLE küçük kablo taşıma (festoon) sistemlerini neredeyse her tür endüstriyel uygulama için ideal çözüm haline getirir.
| Teknik Veri | WST1 Sistemleri | WST2 Sistemleri | WST3 Sistemleri | K1 Sistemleri | V3 Sistemleri |
|---|---|---|---|---|---|
| Çalışma rayı | S1 | S2 | S3 | K1 | V3 |
| Ray ölçüsü | 30 x 32 mm | 40 x 40 mm | 50 x 50 mm | 44 x 46 mm | 30 x 30 mm |
| Maks. yük kapasitesi | 22 kg | 35 kg | 55 kg | 5 kg | – |
| Maks. hareket hızı | 80 m/dk | 100 m/dk | 120 m/dk | 50 m/dk | – |
| Maks. askı mesafesi | 2 m | 2,5 m | 3 m | 1 m | 2 m |
| Maks. sistem uzunluğu | 150 m | 250 m | 350 m | 30 m | 100 m |
| Çalışma sıcaklığı | -30°C ila +100°C | -30°C ila +100°C | -30°C ila +100°C | -30°C ila +80°C | -30°C ila +100°C |
Kataloglar ve Tanıtım Dokümanları
Proje Planlama Ve Danışmanlığı
Endüstriyel tesislerin enerji iletim sistemlerine özel proje planlama, mühendislik analizi ve teknik danışmanlık hizmeti.
Mevcut Tesislerin Modernizasyonu
Eski sistemlerin güncel teknolojilere uyarlanması (Retrofit), enerji verimliliğinin ve güvenliğin artırılması.
Yerinde Projelendirme Çalışması
Saha koşullarına uygun, güvenli ve verimli enerji iletim sistemleri için yerinde keşif ve teknik projelendirme hizmeti.
Montaj Planlama İşlemleri
İzole bara ve güç aktarım sistemlerinin sahaya uygun montaj süreçlerinin planlanması ve yapılandırılması.
Kurulum Ve Devreye Alma
Sistemlerin güvenli, verimli ve standartlara uygun şekilde kurulumu ile devreye alınması ve ritmik kontroller.
Kademeli Eğitim Programları
Teknik personel ve işletme ekibi için özel hazırlanmış kademeli eğitim seçenekleri ile işleri kolaylaştırma.
İhtiyacınıza Uygun Teklif Alın!
Kısa formu doldurun; ekibimiz projenize özel çözümü ve teslim süresini hızla paylaşsın.
