VAHLE Smart Collector – Akıllı Kolektör ile Öngörülü Bakım (Predictive Maintenance)
Modern üretim hatlarında kullanılan otomatik taşıma sistemlerinin plansız duruşları ciddi sonuçlar doğurabilir.
Bu sistemlerin devre dışı kalması, üretimin tamamen durmasına ve yüksek satış kayıplarına yol açabilir.
Sorunun tespiti uzun sürdüğünde, maliyetler kontrol edilemeyecek boyutlara ulaşabilir.
Bu soruna çözüm getirmek için VAHLE, dünyanın ilk akıllı akım toplayıcısı (Smart Collector) sistemini geliştirdi.
Özel sensör teknolojisiyle donatılmış bu yenilikçi sistem, doğrusal ve dairesel hareketlerini sensörlerle kaydeder ve elde ettiği verileri analiz edilmek üzere ana üniteye (Main Unit) iletir.
Burada veriler, VAHLE tarafından geliştirilen Intelligent Dynamic Anomaly Analysis (IDAA) yöntemiyle analiz edilerek tüm iletken ray sisteminin çalışma esnasındaki durumu gerçek zamanlı olarak izlenir.
Smart Collector’ın akım toplayıcı kolları neodimyum mıknatıslarla donatılmıştır.
Bu mıknatısların temassız manyetik alan ölçümü sayesinde, iletken sistemdeki en küçük aşınma kaynaklı hareket değişiklikleri bile sensörler tarafından tespit edilir.
Bu sayede olası anomaliler erken aşamada belirlenir, bakım döngüleri optimum şekilde planlanır ve tesisin kullanılabilirliği ile verimliliği önemli ölçüde artırılır.
Smart Collector, özellikle elektrikli monoray sistemleri (EMS) ve otomatik depo / raf sistemleri (AS/RS) için geliştirilmiştir, ancak farklı tesis tiplerinde de kullanılabilir.
Akıllı yapı sayesinde sistem, çeşitli VAHLE iletken ray sistemleri, veri iletişimi ve pozisyonlama çözümleriyle tam uyumludur.
Smart Collector
Ödüllü Teknoloji – Yılın Ürünü
Smart Collector, enerji ve veri akışının olduğu her yerde güvenlik ve verimlilikte yeni standartlar belirler.
VAHLE’nin yenilikçi mühendisliği sayesinde bu teknoloji uluslararası ödüllerle tescillenmiştir.
Smart Collector

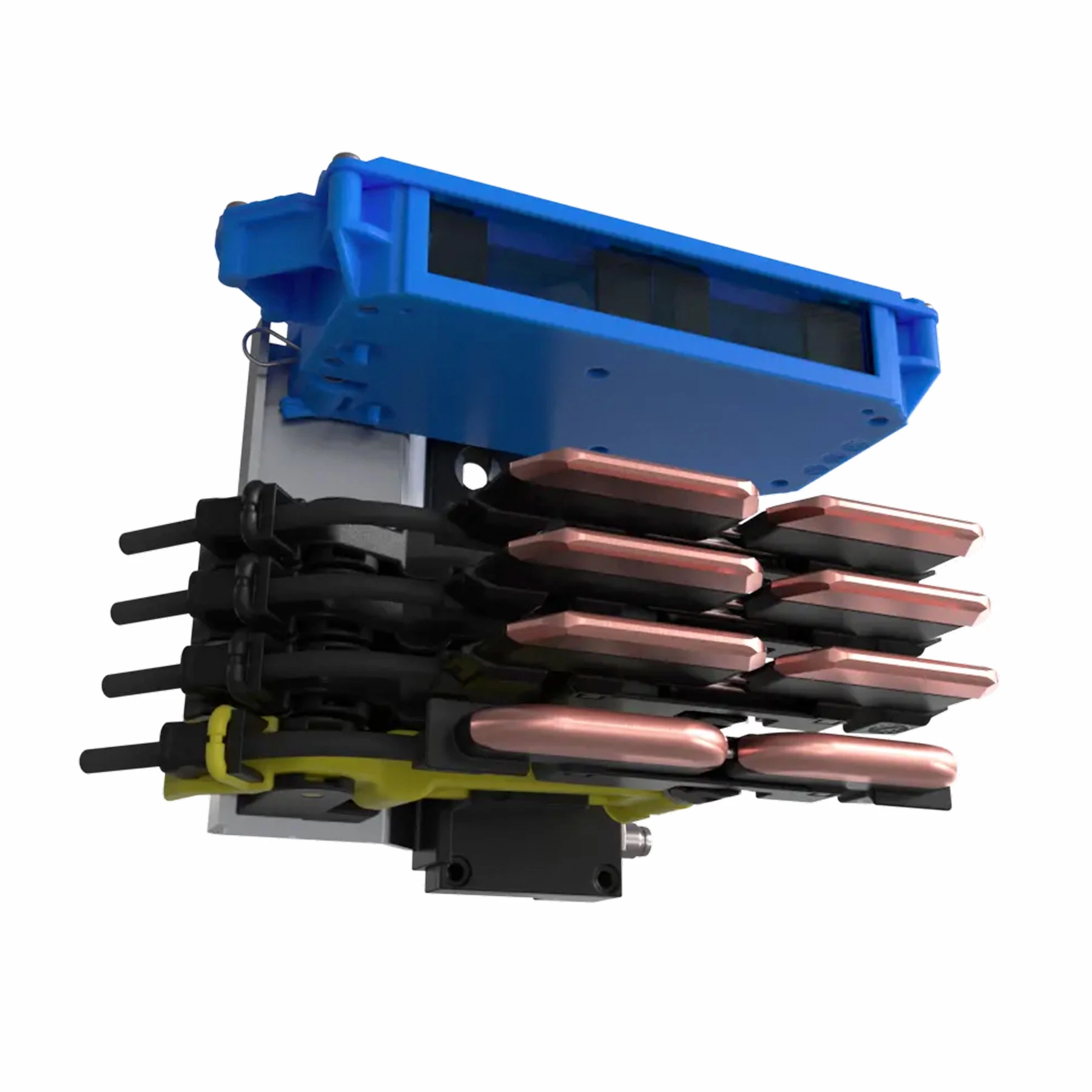

Akım Toplayıcı
Smart Collector’ın akım toplayıcı kollarına entegre edilmiş 3D sensörler, sistemin çalışma sırasında gerçekleştirdiği stroke ve sapma (deflection) hareketlerini hassas biçimde ölçer.
Bu sensörlerin varlığı, kolektörün enerji iletim performansını hiçbir şekilde etkilemez.
Toplanan hareket verileri ana üniteye (Main Unit) iletilerek analiz edilir.
Smart Collector
Ana Ünite (Main Unit)
Toplayıcı koldan gelen ölçüm verileri, ana ünitede Intelligent Dynamic Anomaly Analysis (IDAA) yöntemiyle gerçek zamanlı olarak işlenir.
Bu analiz, sistemin anlık durumunu değerlendirerek erken arıza tespiti ve bakım optimizasyonu sağlar.
Esnek yapısı sayesinde ana ünite, farklı Pozisyonlama ve Veri İletişimi Sistemleriyle uyumlu değişken arayüzlere sahiptir.
Smart Collector

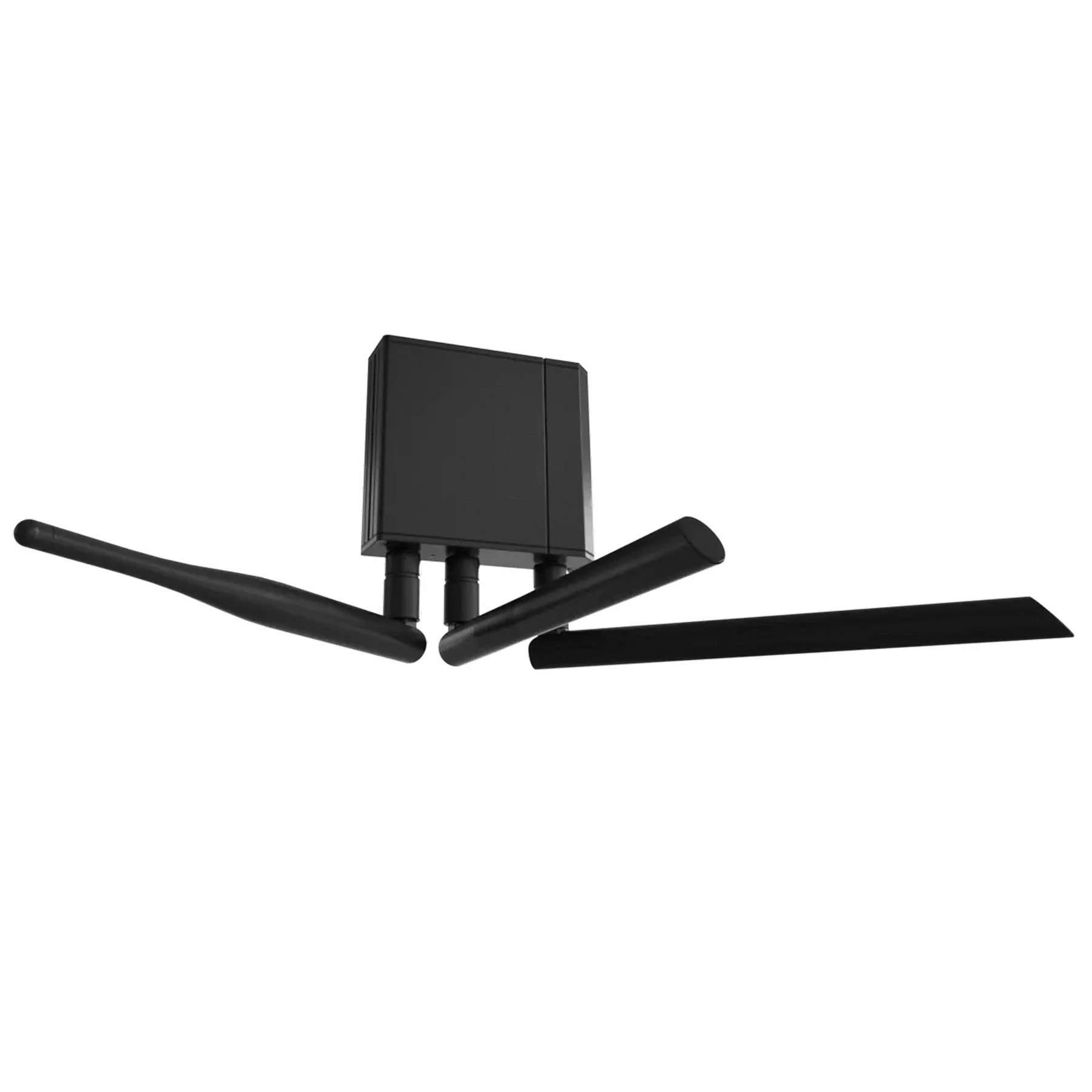

Veri İletimi
Ana ünite, tekrarlanabilir bir anomali tespit ettiğinde, bu bilgiyi sertifikalı VAHLE veri merkezine iletir.
Veri aktarımı LTE, SMGM (yarıklı mikrodalga kılavuzu) veya diğer VAHLE haberleşme altyapıları üzerinden yapılır.
Sistem sürekli veri iletimi veya depolama yapmaz, yalnızca tanımlı olay anlarında veri gönderir — bu sayede veri güvenliği maksimum seviyededir.
Smart Collector

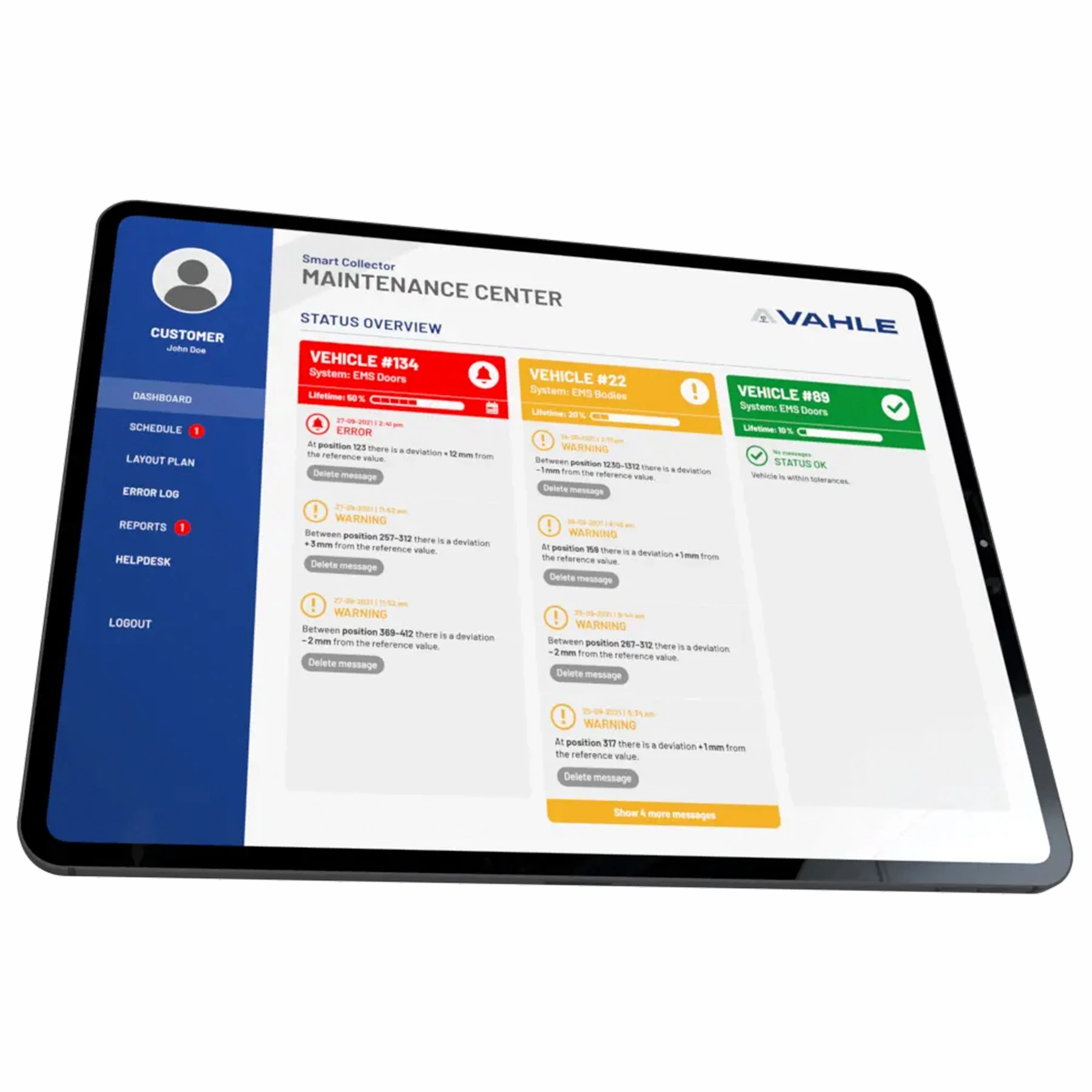

Yazılım
Analiz edilen ölçüm verileri, VAHLE’nin özel yazılımı aracılığıyla görselleştirilir.
Bu yazılım, operatörlerin tesisin anlık durumunu izlemelerini (Condition Monitoring) ve bakım planlarını dijital olarak yönetmelerini sağlar.
Yazılım arayüzü, masaüstü, tablet veya mobil cihazlar dahil tüm terminaller üzerinden erişilebilir yapıdadır.
Teknik Veriler – Elektriksel Özellikler
| Özellik | Değer |
|---|---|
| Çalışma gerilimi | 24 VDC |
| Maks. akım gereksinimi | 5 A |
| Maks. veri iletim hızı | 100 MBit/s |
| Koruma sınıfı | IP54 |
Teknik Veriler – Mekanik Özellikler
| Özellik | Değer |
|---|---|
| Maks. sürüş hızı | 300 m/dk |
| Huni (funnel) ile çalışma | Uygulanabilir |
Teknik Veriler – Sistem Özellikleri
| Özellik | Değer |
|---|---|
| Uyumlu bara sistemleri | U10, VKS10 |
| Akım kolektör tipleri | KDS 2/40, KUFR 2/40, KESR, KESL |
| Veri erişimi | Progressive Web App (PWA) |
| Maks. kurulum süresi | 90 dakika |
Çalışma Koşulları
| Özellik | Değer |
|---|---|
| Çalışma sıcaklığı | -30°C ila +55°C |
| Kullanım alanı | Kapalı sistemler |
