VAHLE SMGMX Data İletim Sistemi
Zorlu Dış Ortamlar İçin Dayanıklı, Parazitsiz Veri İletişimi
Limanlarda, açık endüstriyel sahalarda veya eğlence parklarında kullanılan teknik sistemler, yoğun çevresel koşullara maruz kalır. Vinç sistemleri veya eğlence ünitelerinin güvenli ve kesintisiz çalışabilmesi için, enerji ve veri iletim sistemlerinin tüm hava koşullarına dayanıklı olması gerekir.
Bu gereksinim doğrultusunda VAHLE, kendini kanıtlamış SMGM Data İletim Sistemi‘yi geliştirerek, açık alan kullanımı için optimize edilmiş versiyonu olan SMGX Data İletim Sistemi (Slotted Microwave Guide Xtreme) modelini tasarlamıştır.

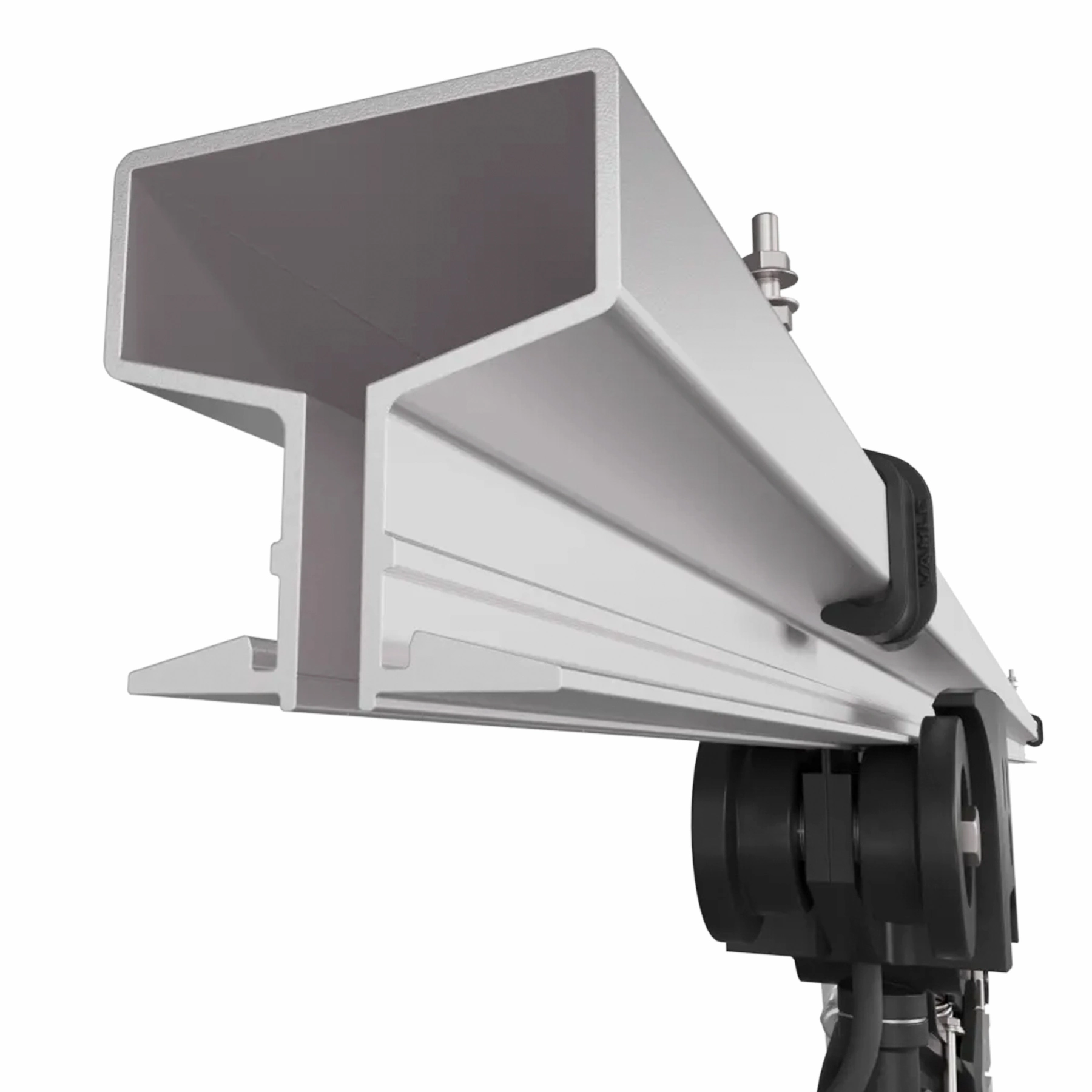

SMGX, SMGM sisteminin yarıklı dalga kılavuzu çalışma prensibini temel alır; ancak mekanik olarak çok daha sağlam bileşenlere ve artırılmış tolerans değerlerine sahiptir. Ekranlı alüminyum profil içindeki yarıklı dalga kılavuzu yapısı, yüksek veri iletim hızlarını garanti ederken dış ortamdan kaynaklı parazit sinyallerini tamamen engeller.
Sistem, isteğe bağlı ısıtma modülü sayesinde aşırı iklim koşullarında bile güvenilir dış duvar montajı sağlar. Ayrıca kapalı tesislerde de kullanılabilir.
SMGX, tıpkı SMGM gibi VAHLE bara sistemleriyle tam uyumlu çalışır; Enerji İletim Sistemleri, Pozisyonlama Sistemleri ve Kontrol Sistemleri modülleriyle entegre edilerek eksiksiz bir sistem çözümü oluşturur. Kullanıcılar, sistemin analiz ve optimizasyonu için SMG Service Tool yazılımından da faydalanabilir.
Teknik Veriler – Elektriksel Özellikler
| Özellik | Değer |
|---|---|
| Çalışma gerilimi | 24 VDC |
| Akım tüketimi | 500 mA |
| Veri iletim hızı | 100 MBit/s |
| Koruma sınıfı | IP54 |
Teknik Veriler – Mekanik Özellikler
| Özellik | Değer |
|---|---|
| Maksimum hareket hızı | 300 m/dk |
| Maksimum askı mesafesi | 2 m |
Teknik Veriler – Sistem Özellikleri
| Özellik | Değer |
|---|---|
| İletim ortamı | VAHLE SMGMX Data İletim Sistemi |
| Desteklenen protokoller | PROFINET / PROFIsafe* |
| Sistem varyantları | Lite, Standard, Advanced |
| Maksimum sistem uzunluğu | 500 m |
Çalışma Koşulları
| Özellik | Değer |
|---|---|
| Çalışma sıcaklığı | 0°C ila +50°C (elektronik) / -20°C ila +70°C (mekanik)* |
| Kullanım alanı | Kapalı ve açık alan uygulamaları |
*Diğer teknik özellikler talep üzerine özelleştirilebilir.
