Vahle Temassız Enerji İletim Sistemleri CPS 140KHZ

VAHLE CPS140 Temassız Enerji İletim Sistemleri, temassız (indüktif) enerji aktarımı sağlayan kompakt bir sistemdir.
Yüksek güç yoğunluğu, bakım gerektirmeyen yapısı ve UL/SEMI sertifikalı güvenlik standartlarıyla, mobil ve temiz oda uygulamaları için mükemmel çözümdür.
Düşük bakım gerektiren ve aşınmasız sistem tasarımı

  • Kompakt boyutuna rağmen yüksek güç yoğunluğu
  • Minimum metal içermeyen alan gereksinimi
  • Pickup ve kontrol elektroniğinin paralel bağlantı imkânı
  • Hat başına 30 kilovata kadar ölçeklenebilir yapı
  • Kısa devre, aşırı sıcaklık ve düşük gerilim için koruma fonksiyonları
  • 0°C ila +40°C arası çalışma sıcaklık aralığı
  • En yüksek güvenlik ve kalite standartları için UL ve SEMI (SEMI S2 ve S23) sertifikaları
Kategoriler: , ,

Açıklama

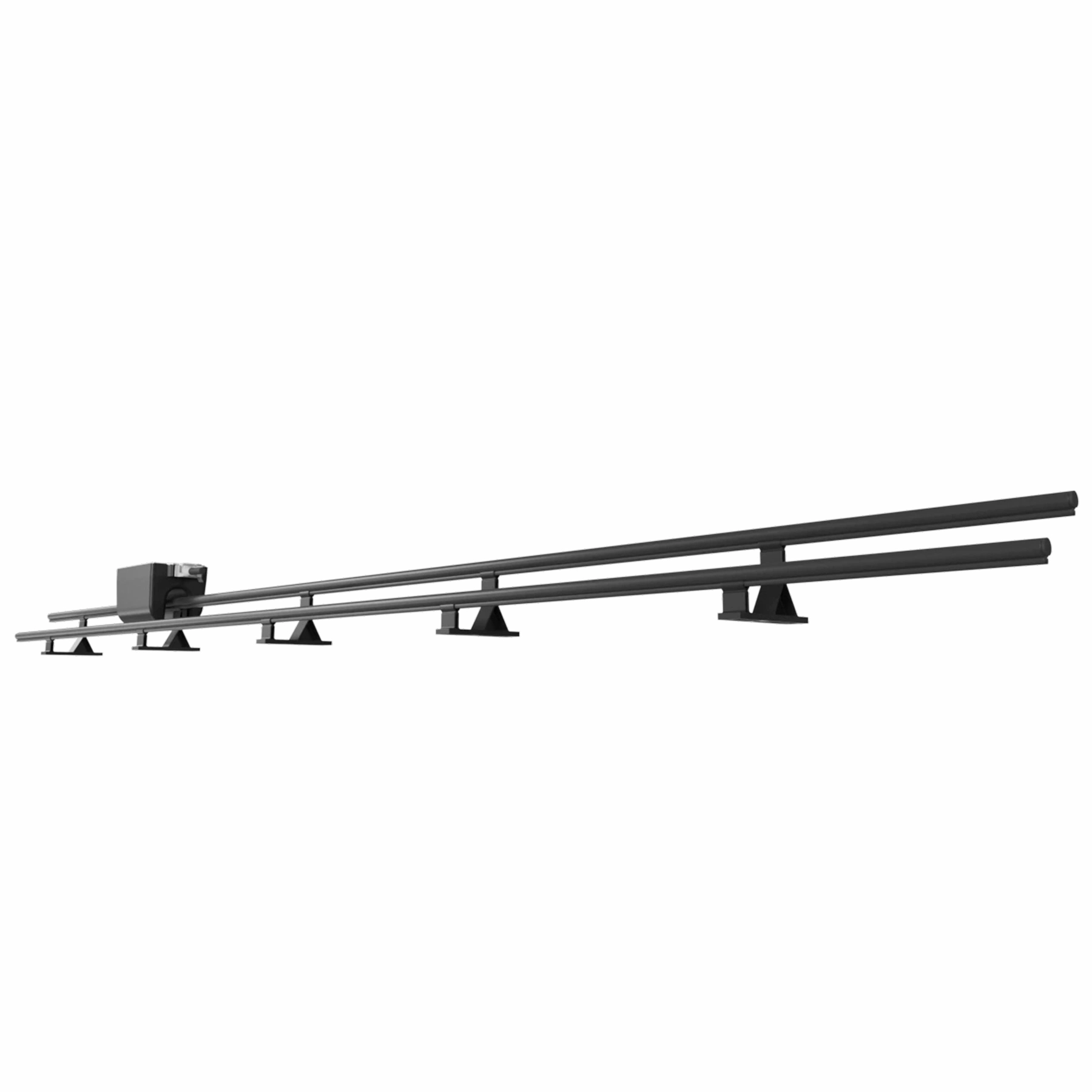

VAHLE CPS140 Temassız Enerji İletim Sistemleri

Yüksek Güç Yoğunluğu – Güvenilir, Temassız Enerji Aktarımı

Birçok endüstriyel işletme, rekabetçi kalabilmek için üretim döngülerinde daha kısa sürede daha yüksek üretim hızlarına ulaşmak zorundadır.
Bu hedefe ulaşmak, üretim teknolojisi ve taşıma sistemlerinin kesintisiz çalışmasıyla mümkündür. İşte bu noktada enerji iletimi kilit rol oynar.

Özellikle mobil uygulamalarda son derece esnek bir çözüm sunan temassız enerji iletimi (indüktif sistemler), mekanik temas gerektirmediği için aşınmasız, sessiz ve bakım gerektirmeyen bir yapıdadır.
Bu da bakım sürelerini kısaltır, işletme maliyetlerini düşürür.

Ek bir avantaj olarak, yüksek güç gereksinimlerine hızlı tepki verebilir ve sınırsız hareket hızlarını destekler.

VAHLE CPS140, kompakt boyutuna rağmen güçlü bir indüktif enerji aktarım çözümü sunar.
140 kHz frekanslı CPS sistemi özellikle lineer uygulamalar – örneğin sıralama (sorter) sistemleri ve paketleme makineleri – için geliştirilmiştir.

Daha ağır sistemlerde, örneğin otonom yönlendirmeli araçlar (AGV) veya vinç sistemleri gibi uygulamalarda, 20 kHz’lik yüksek güçlü versiyon alternatif olarak kullanılabilir.
Gerilim sınırlamalı CPS140, yüksek güç yoğunluğu ve minimum montaj alanı gereksinimiyle dikkat çeker.

Farklı primer ünitelerin, çok çeşitli pickup ve kontrol modülleriyle esnek kombinasyonu sayesinde sistem ölçeklenebilir ve modülerdir.
Özellikle birden fazla mobil uygulamanın kullanıldığı tesislerde, CPS serisi maliyet açısından da önemli avantaj sağlar.

Bu ürün grubu, UL sertifikalı olup en yüksek güvenlik ve kalite standartlarını karşılar.
Ayrıca CPS 140 kHz serisi, SEMI S2 ve S23 standartlarına göre temiz oda (cleanroom) ve hijyen hassas ortamlar için de SEMI sertifikalıdır.

UL ve SEMI sertifikalı bileşenlere dair tüm detaylar indirme bölümünde yer almaktadır.

Teknik Avantajlar

  • Yüksek güç yoğunluğu
  • CC/CV regülatör çıkışı
  • Düşük primer akımı sayesinde yüksek verimlilik
  • Minimum montaj alanı gereksinimi
  • Metal içermeyen alanlarda sorunsuz çalışma
  • IP55 koruma sınıfı (isteğe bağlı daha yüksek koruma)
  • Basit montaj ve devreye alma
  • Eğrisel raylar ve yönlendirme sistemleriyle uyumlu yapı

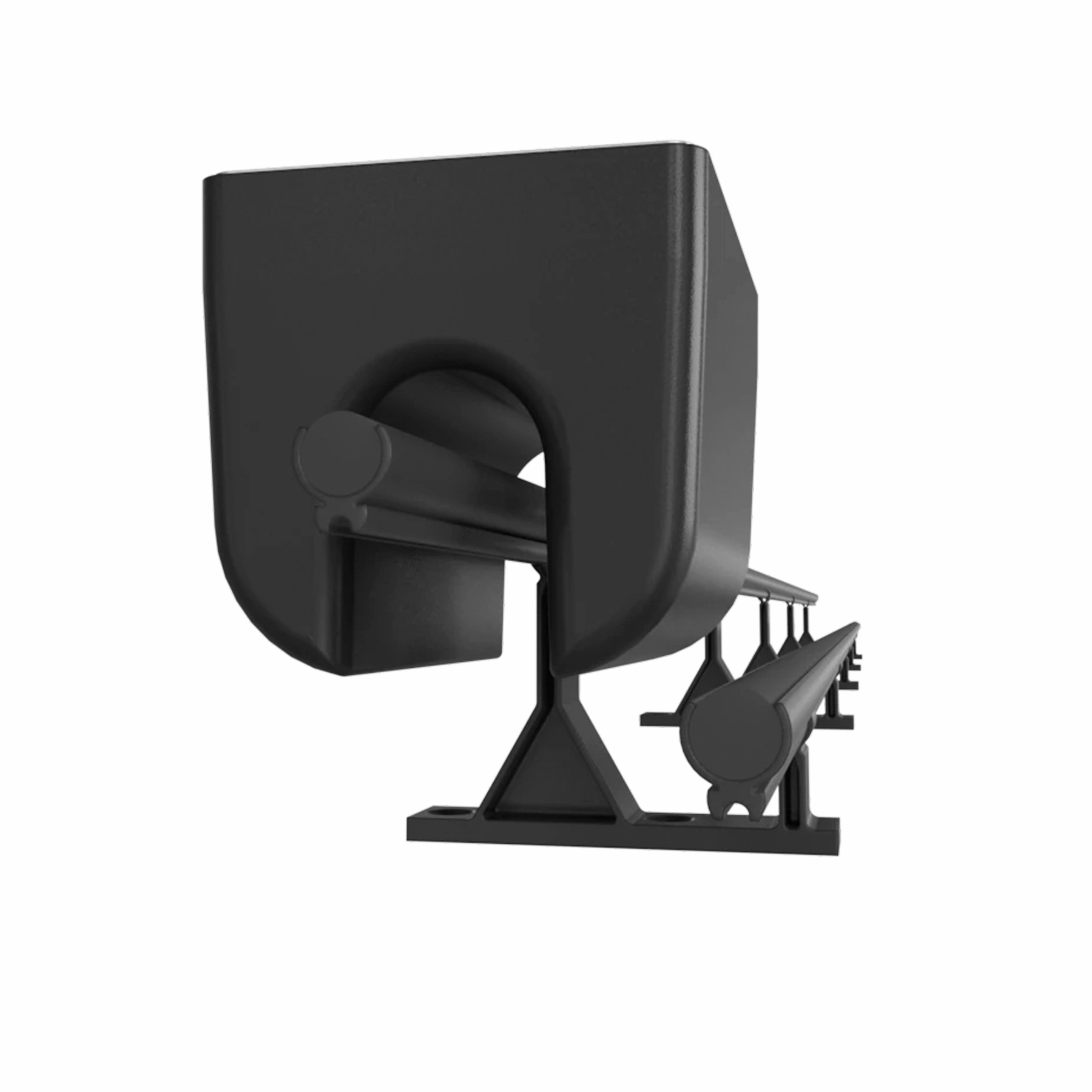

E-Pickup E400-140 ve Regülatör RE400 F-Pickup F400-140 ve Regülatör RE400 F-Pickup F330-140 ve Regülatör RE330 U-Pickup U150-140 ve Regülatör RE150 F-Pickup F150-140 ve Regülatör RE150-LV U-Pickup U150-140 ve Regülatör RE150-LV U-Pickup U015 – Entegre Doğrultucu ile U-Pickup U007 – Entegre Regülatör ile

Teknik Veriler – Elektriksel
Pik Gücü 4 kW 4 kW 3,3 kW 1,5 kW 1,5 kW 1,5 kW 150 W 70 W
Nominal Güç 1,6 kW 1,2 kW 1,3 kW 0,6 kW 1,5 kW 0,6 kW 100 W 30 W
Çıkış Gerilimi 283/560 VDC 560 VDC 560 VDC 283/560 VDC 10-80 VDC 10-80 VDC 24 VDC 24 VDC
Primer Akım 45 A 8 A 45 A 45 A 45 A 45 A 45 A 45 A
Faz Aralığı 70 mm 110 mm 110 mm 61 mm 110 mm 61 mm 61 mm 61 mm
Arabirimler Dijital IO, USB Dijital IO Dijital IO Dijital IO CAN, Dijital IO, USB CAN, Dijital IO, USB – –

Teknik Veriler – Mekanik (Kontrol Ünitesi)
Boyutlar 245 x 156 x 90 mm 245 x 156 x 90 mm 190 x 120 x 85 mm 190 x 120 x 85 mm 245 x 156 x 90 mm 245 x 156 x 90 mm – –
Ağırlık 1,6 kg 1,6 kg 1 kg 1 kg 1 kg 1 kg – –
Koruma Sınıfı IP20 IP20 IP20 IP20 IP20 IP20 – –

Teknik Veriler – Mekanik (Alıcı Ünitesi)
Boyutlar 166.6 x 159.9 x 109.5 mm 415 x 255 x 41 mm 415 x 255 x 41 mm 128 x 86 x 84 mm 275 x 235 x 39.5 mm 128 x 86 x 84 mm 67.4 x 67.4 x 71 mm 48 x 60 x 40 mm
Ağırlık 5 kg 9,5 kg 9,5 kg 3 kg 5 kg 3 kg 650 g 175 g
Koruma Sınıfı IP54 IP54 IP54 IP54 IP54 IP54 IP65 IP67
Nominal Hava Aralığı 15 mm 15 mm 15 mm 15 mm 5/15 mm 15 mm 4 mm 4 mm
Dikey Tolerans ±8 mm ±5 mm ±5 mm ±15 mm ±2 mm ±15 mm ±2 mm ±4 mm
Yatay Tolerans ±8 mm ±20 mm ±20 mm ±10 mm ±10 mm ±10 mm ±4 mm ±4 mm

Çalışma Koşulları
Çalışma Sıcaklığı 0°C to +40°C 0°C to +40°C 0°C to +40°C 0°C to +40°C 0°C to +40°C 0°C to +40°C 0°C to +40°C 0°C to +40°C
Kullanım Alanı İç ve dış mekan uygulamaları İç ve dış mekan uygulamaları İç ve dış mekan uygulamaları İç ve dış mekan uygulamaları İç ve dış mekan uygulamaları İç ve dış mekan uygulamaları İç ve dış mekan uygulamaları İç ve dış mekan uygulamaları
