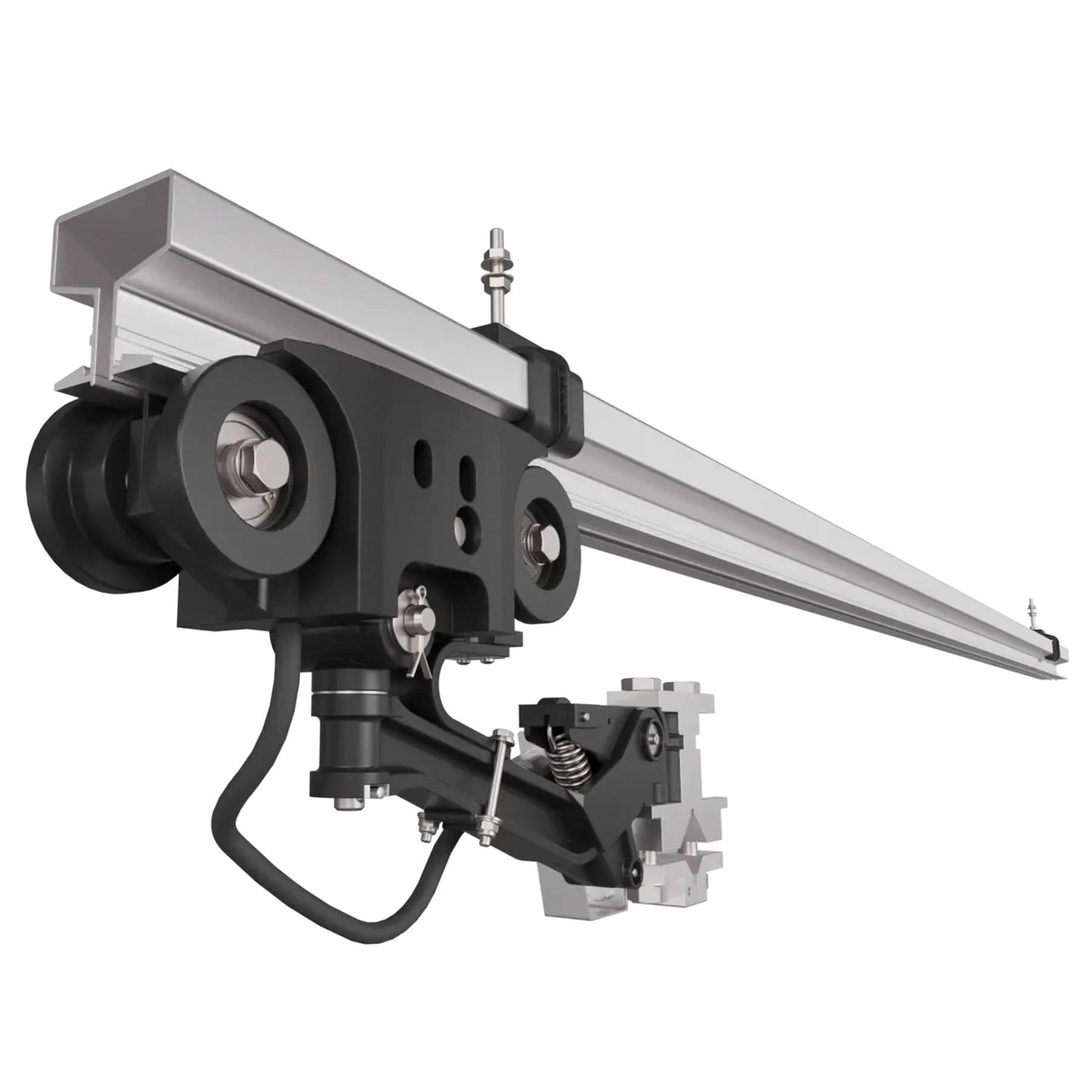

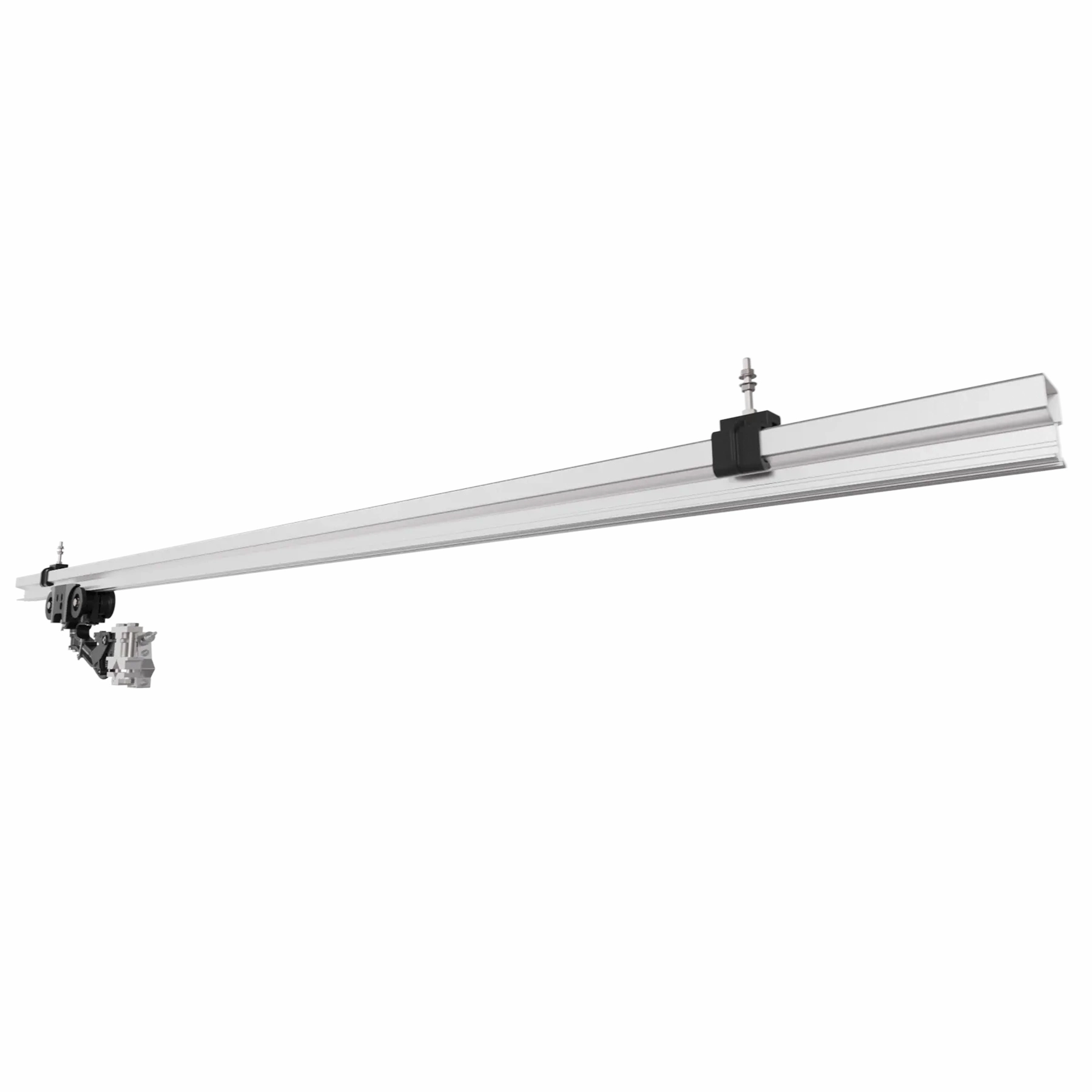

Vahle Yarıklı Mikrodalga Kılavuzu (Xtreme) - SMGX
Zorlu Dış Ortamlar İçin Dayanıklı Veri İletişim Sistemi
Limanlarda, açık endüstriyel sahalarda veya eğlence parklarında kullanılan teknik sistemler, yoğun çevresel koşullara maruz kalır.
Vinç sistemleri veya eğlence ünitelerinin güvenli ve kesintisiz çalışabilmesi için, enerji ve veri iletim sistemlerinin tüm hava koşullarına dayanıklı olması gerekir.
Bu gereksinim doğrultusunda VAHLE, kendini kanıtlamış SMGM – Yarıklı Mikrodalga Kılavuzu (Mini) sistemini geliştirerek, açık alan kullanımı için optimize edilmiş versiyon olan SMGX – Yarıklı Mikrodalga Kılavuzu (Xtreme) modelini tasarlamıştır.
SMGX, SMGM sisteminin çalışma prensibini temel alır; ancak mekanik olarak çok daha sağlam bileşenlere ve artırılmış tolerans değerlerine sahiptir.

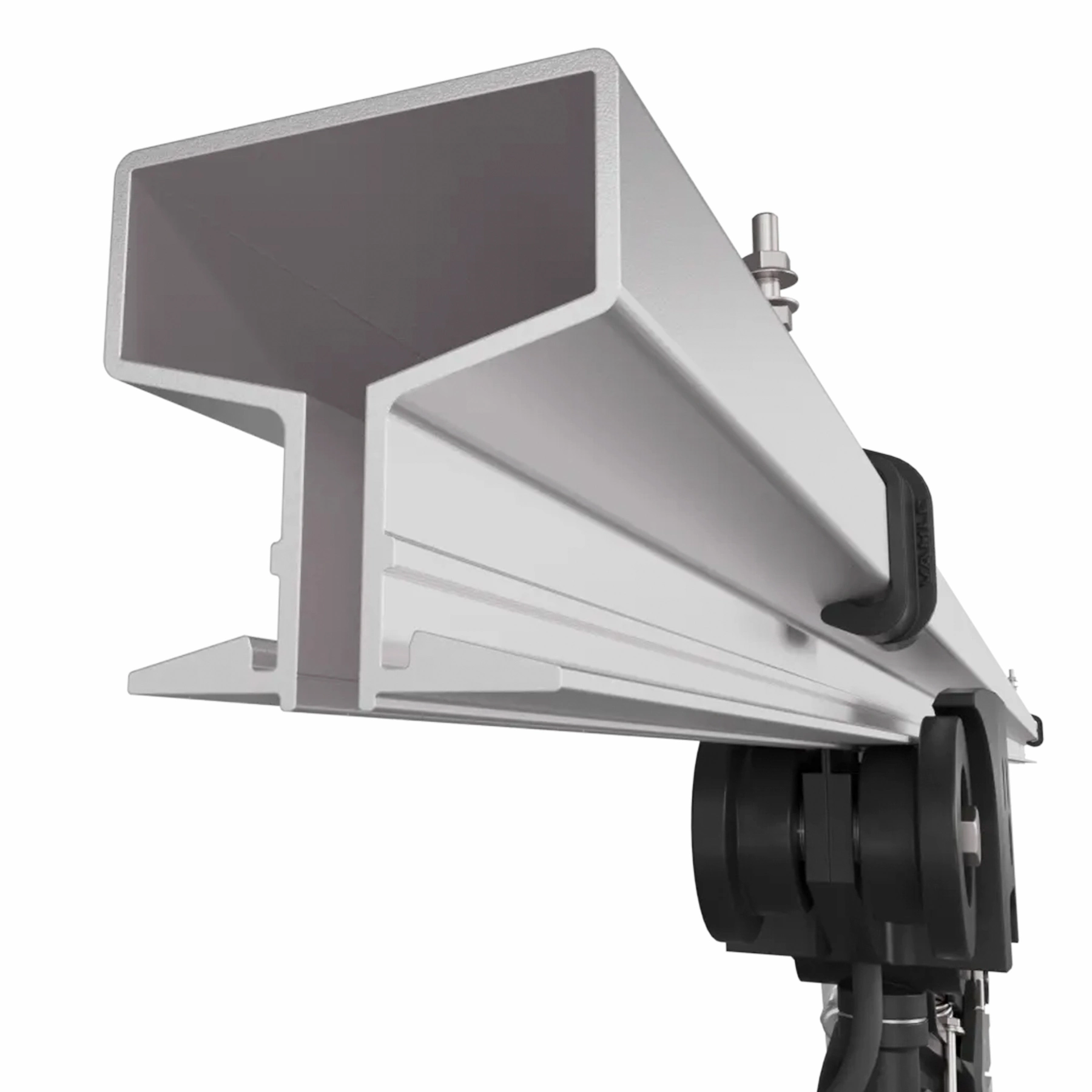

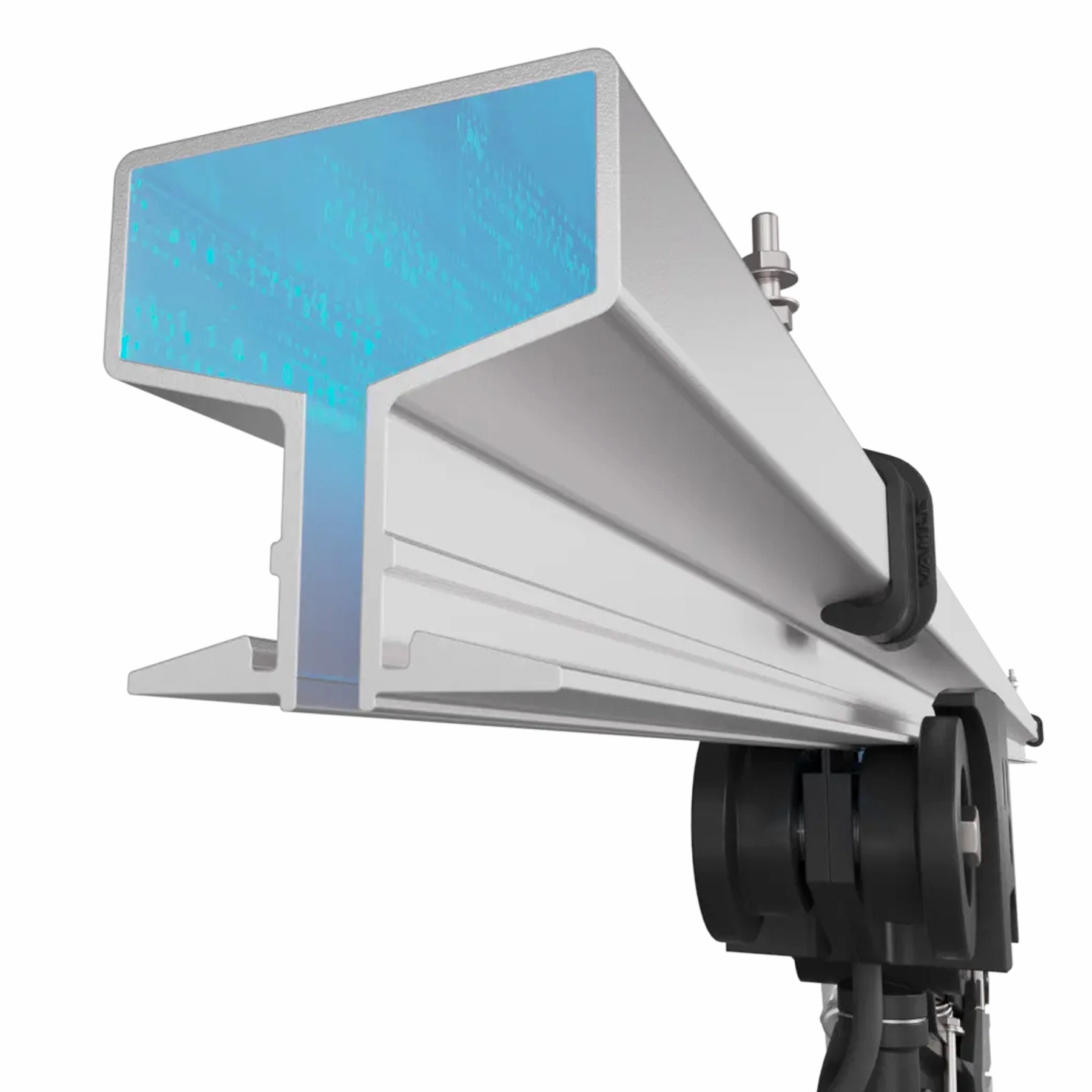

Koruyucu alüminyum muhafazalı yarıklı mikrodalga kılavuzu, yüksek veri iletim hızlarını garanti ederken, dış ortamdan kaynaklı parazit sinyalleri tamamen engeller.
Sistem, isteğe bağlı ısıtma modülü sayesinde aşırı iklim koşullarında bile güvenilir dış duvar montajı sağlar.
Ayrıca, kapalı tesislerde de kullanılabilir.
SMGX, tıpkı SMGM gibi VAHLE Bara Sistemleriyle, Enerji İletim Sistemleri, Pozisyonlama Sistemleri, Sürüş Kontrol Sistemleri modülleriyle tam entegre biçimde çalışır.
Kullanıcılar, sistemin analiz ve optimizasyonu için SMG Service Tool yazılımından da faydalanabilir.
Teknik Veriler – Elektriksel Özellikler
| Özellik | Değer |
|---|---|
| Çalışma gerilimi | 24 VDC |
| Akım tüketimi | 500 mA |
| Veri iletim hızı | 100 MBit/s |
| Koruma sınıfı | IP54 |
Teknik Veriler – Mekanik Özellikler
| Özellik | Değer |
|---|---|
| Maksimum hareket hızı | 300 m/dk |
| Maksimum askı mesafesi | 2 m |
Teknik Veriler – Sistem Özellikleri
| Özellik | Değer |
|---|---|
| İletim ortamı | VAHLE Yarıklı Mikrodalga Kılavuzu |
| Desteklenen protokoller | PROFINET / PROFIsafe* |
| Sistem varyantları | Lite, Standard, Advanced |
| Maksimum sistem uzunluğu | 500 m |
Çalışma Koşulları
| Özellik | Değer |
|---|---|
| Çalışma sıcaklığı | 0°C ila +50°C (elektronik) / -20°C ila +70°C (mekanik)* |
| Kullanım alanı | Kapalı ve açık alan uygulamaları |
*Diğer teknik özellikler talep üzerine özelleştirilebilir.
